序言：随著哈雷彗星湖CPU的垂垂曝出，恰当的Z490收集平台也垂垂公布。哈雷彗星湖一切顺利的照旧继续削减核心数量，维持PCIE3.0全力撑持，新增了雷击三全力撑持。而做为贯串第七代和第十三代酷睿的Z490收集平台，出格是现现在强敌反扑情况下，Z490的表示会是若何呢？
——GAZ490 AORUS PRO AX
晶片组：Z490
斜口：ATX
供电系统项数：12+1项（ISL69269+RAA229001）
援助CPU：第七代，第十三代酷睿iCPU
特征：4缓存槽，6SATA，2*M.2 22110+1*M.2 2280（留出第十三代酷睿iCPU），三条PCIE3.0 X16
参考售价：2698
刀片参阅GAAORUS PRO系列产物各人甚广津津有味，而新增的AX前缀，代表者了SSD全力撑持最新的WiFi 6收集。那与其他SSD在前缀参加AC代表者本身全力撑持无线WiFi 5收集非常类似。全新的GAZ490 AORUS PRO AX（以下简称Z490 PRO AX）接纳了和以往一贯的左锥螺包拆。
零件方面与过去的SSD并没有差别，申明书、原件、驱动、三套SATA充电器、两条公用控温感应器、WIFI领受机、快速A3K87PA插座和5V RGB西段。
而SSD也一改本来AROUS PRO系列产物的画法，更为庞大的散热器规模和散热器构造设想笼盖。听觉来说是比上一代Z390来说，凌厉了很多。

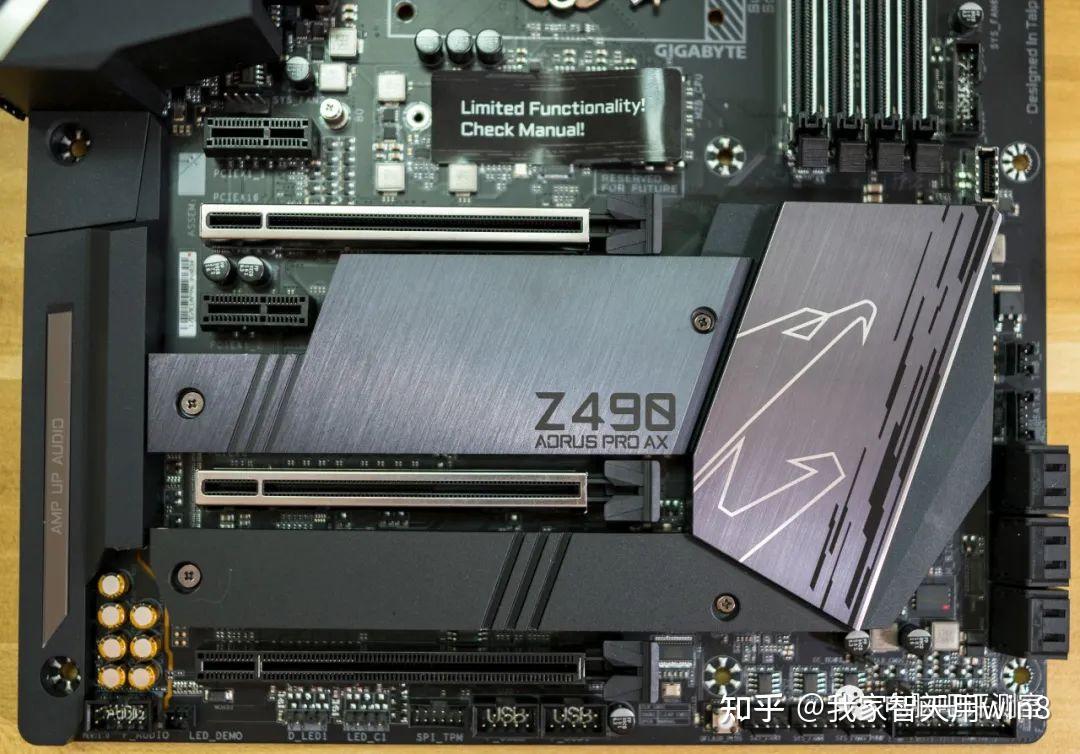

在Z390时代，GA的旗舰级有位显著的特色：黑点散热器主炮和机壳主炮。那些旗舰级独有的原素现现在也下方到了AROUS PRO系列产物。主炮的构造设想能较好的削减SSD的耐用，进步SSD的轮廓感。总之更重要的是加强散热器才能。那一点上，Z490 PRO AX是做到了改良的。以后每一块M2在也不是孤掌难鸣了。
IO隔板的构造设想不再是单纯的AORUS logo构造设想，而是更为强调GA游戏SSD的原素。TEAM UP FIGHT ON是GAGaming系列产物SSD的标语，也是每一个GA影迷应该诵读出来的隐语。圆润的轮廓感只不外看着造句一律，但是只要从头构造设想了，那至少不会那么容易无所适从。音视频PCB处也专门接纳外甲停止了包裹。
M.2和北桥散热器的构造设想是一体的，总之M.2散热器只是接触，不是完全相得益彰。从现实安拆移走来看，那里的构造设想独一欠好的处所就是没有螺母安装，良多时候你其实不晓得螺钉能否翻转了滚轮。若是有一个参照系或者螺母扳手的话，那个构造设想就较好了。

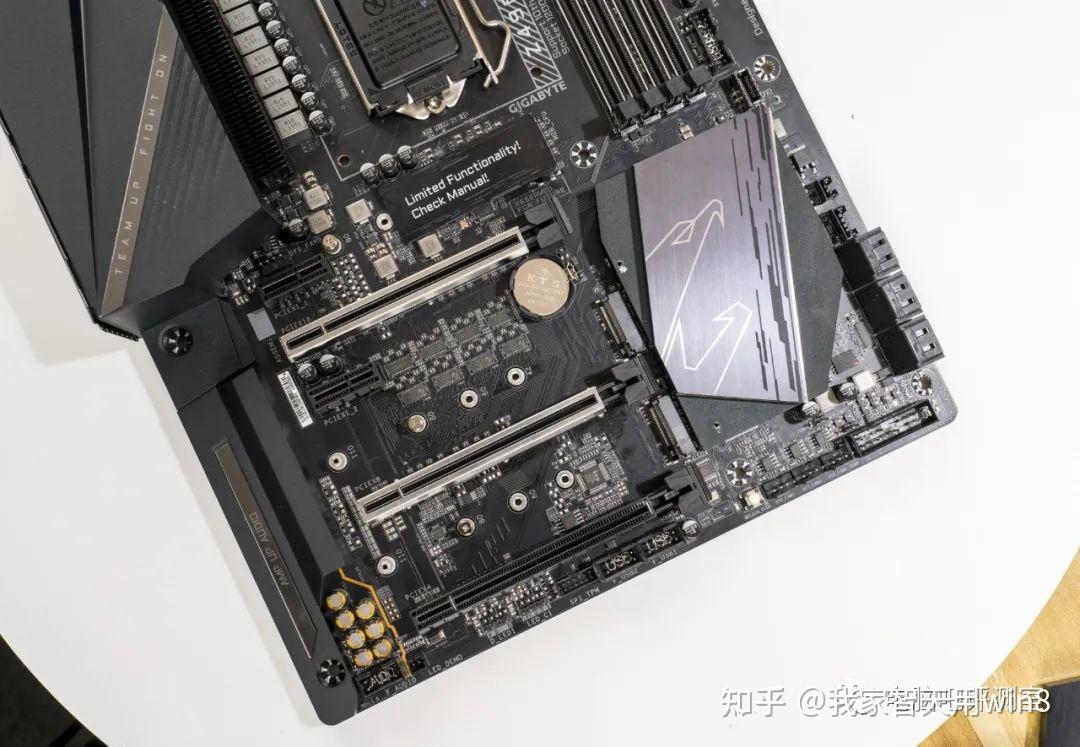

东北面CPU的M.2被贴上了“功用遭到限造”的条码，而最下面有一小山桐子写着“
留出此后接纳”。只不外意思就是告诉此后的CPU可能开放更多洛佐韦通道，不外那估量要比及11代了。到了强敌都骑脸的情况下还在憋大招，不能不说有点无法吧。Z490重要一个特征就是改换了接口，不再是本来的LGA115X，而是间接把针脚加到了LGA1200。只不外底座来说和本来个LGA115X并没有太大不同，就是把一些处所没有针脚的处所操纵了起来。底座背部接纳了大量的坦电容。
IO方面，供给了4个USB2.0，3个USB3.2 Gen1，3个USB3.2 Gen2（2A+C），一个2.5G网卡以及一个HDMI。没有了PS2接口，也就意味着若是USB总线呈现任何毛病，那么过往基于硬中断操做系统的办法将一去不复返。
只不外裁减PS2的声音很早就有了，我小我是反对裁减的，因为PS2做为传统的老式接口，固然功用落后，但是操做间接。不外没想到今天曾今的PS2被USB2.0取代，也算是时代的接替到了。也许过不了多久，USB2.0城市没有了。SSD后置接口全数酿成USB3.0。
自从USB-IF改了3.0的定名之后，厂商也只能跟着改名，前置的USB3.2只不外都是过去的USB3.0，别认为写着3.2就是Gen2了。

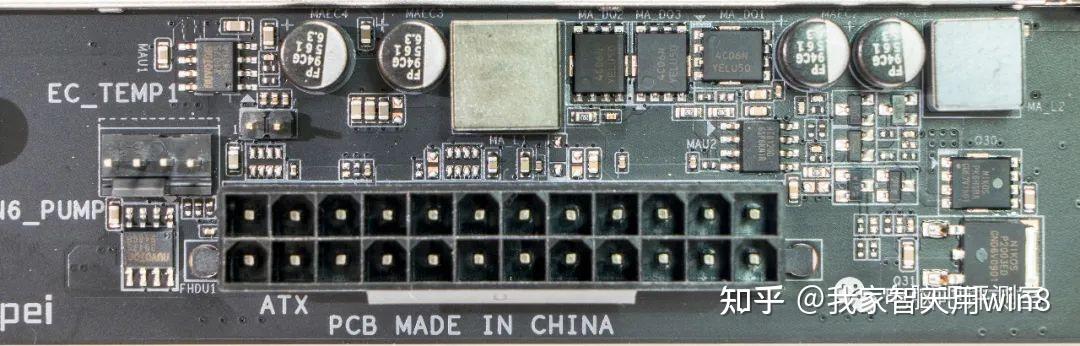

供电系统方面，接纳了8+4的构造设想，目前Z490的尺度构造设想城市从8+4起步。CPU的供电系统和显卡不太同，一般常理认为单个8PIN CPU供电系统能供给300W以上的供电系统才能。所以即便你单8PIN也足够给十代酷睿接纳。但是削减为8+4的目标更多是为了平摊电流，减小原件发热。

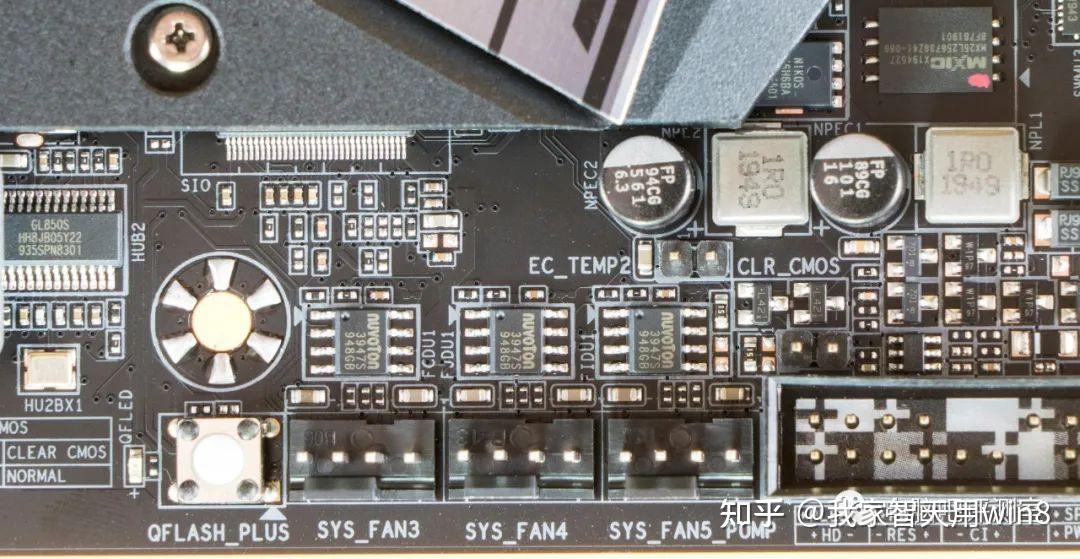

电扇口根本维持了传统，共计8个电扇，此中CPU电扇两个，机箱电扇6个，此中SYS_FAN5/6和水泵电扇口共

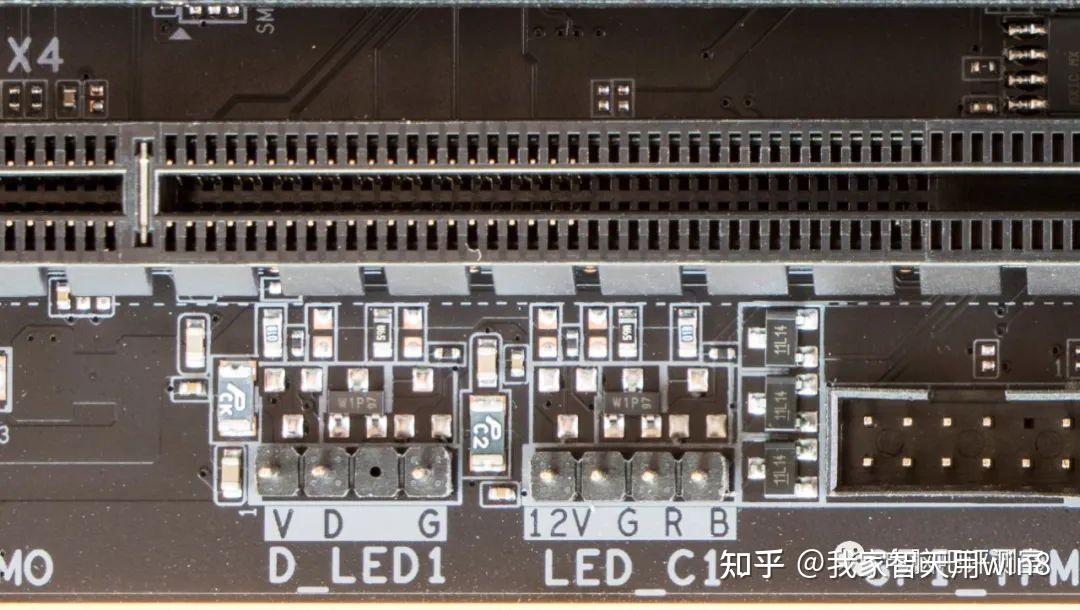

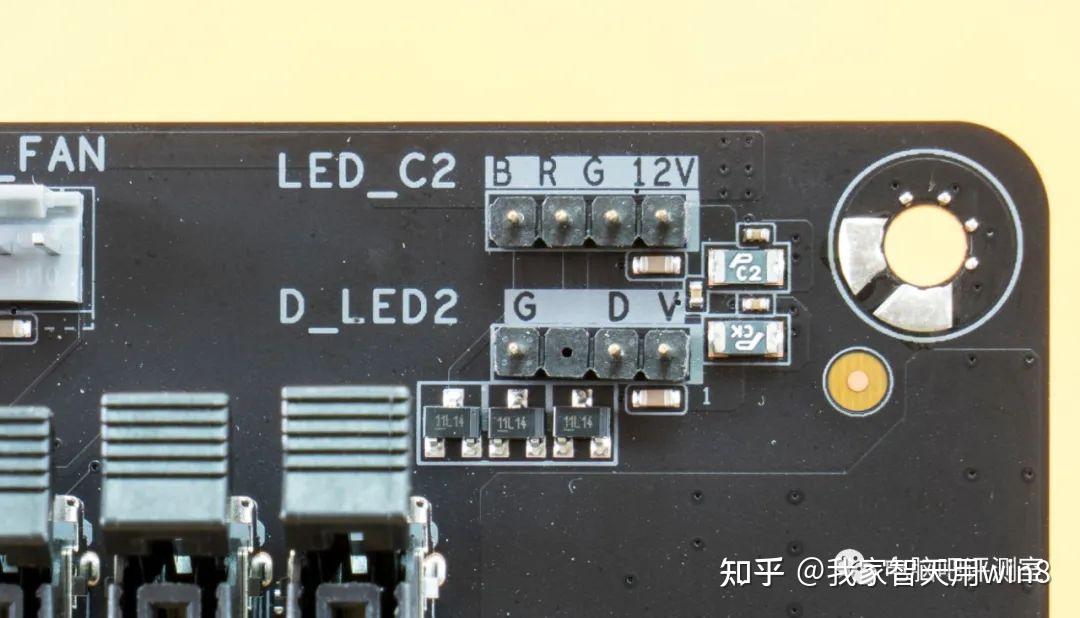

RGB方面，本身供给4个RGB接口，此中两个为传统12V，别的两个为5V ARGB，GA在intelSSD上末于用回了各人都通用的5V 4PIN，不再是本身的VDG。SSD本身的RGB特效次要围绕在IO隔板附近，气概很低调，只不外那种觉得看起来就十分好。
SSD供给了还有用做雷击三接口的插槽。若是你手上有公用的雷击三扩展卡，那么就能够用上了。

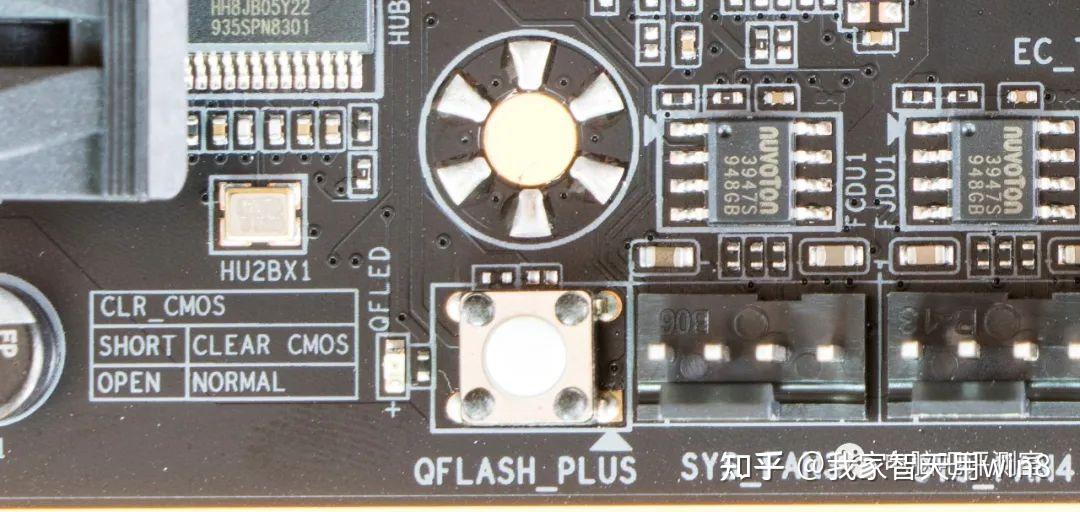

SSD下面还供给了一个QFLASH_PLUS按钮，只不外感化和如今坏BIOS强刷的功用差不多，只不外那里用了实体按钮，还有工做指示灯。QFLASH_PLUS功用能够让SSD在不安拆CPU的情况快速完成刷BIOS，那个功用在GA全线SSD城市有，还能够。
SSD启动Debug灯。说实话，那个灯实的极其容易忽略，完全能够构造设想到更显眼的处所。

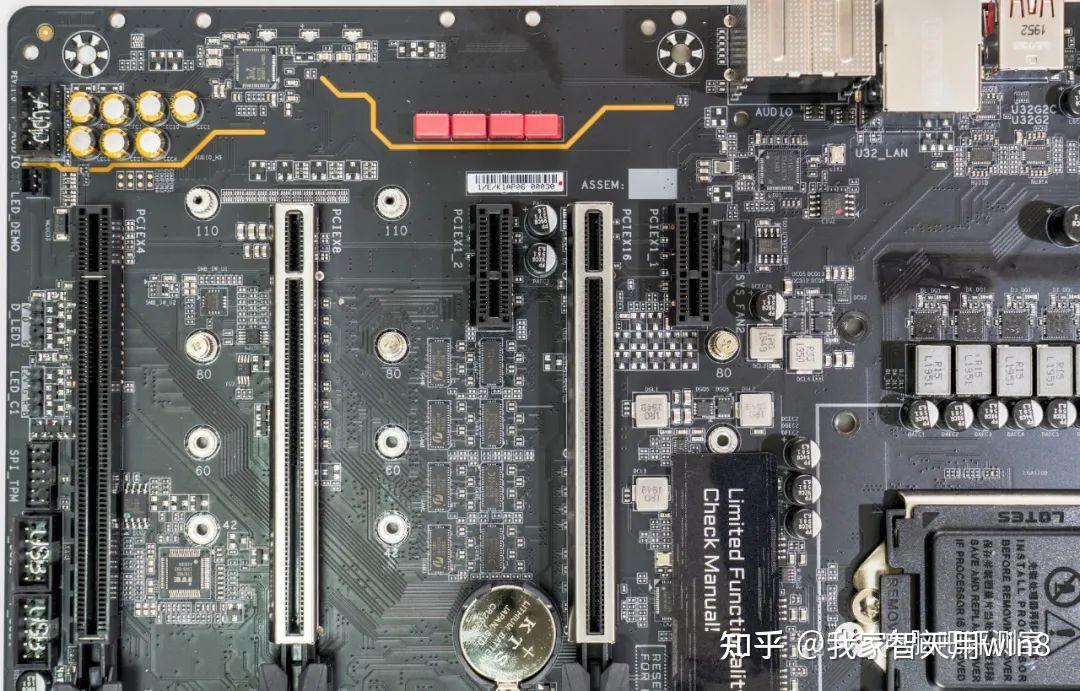

扩展方面，供给了三个PCIE3.0 X16和两个PCIE3.0 X1。此中PCIE X16别离全力撑持X16/X8/X4，此中第一和第二条来自CPU共享X16。GA的Z490全线全力撑持PCIE4.0晋级，也就是此后十一代酷睿iCPU出来了，也不需要换SSD全力撑持PCIE4.0了。

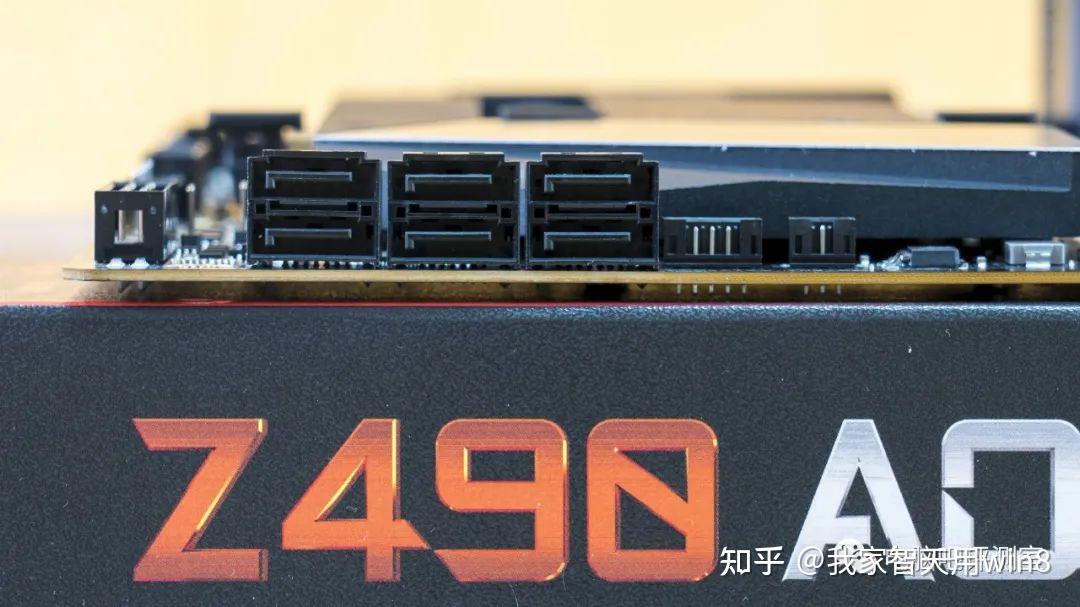

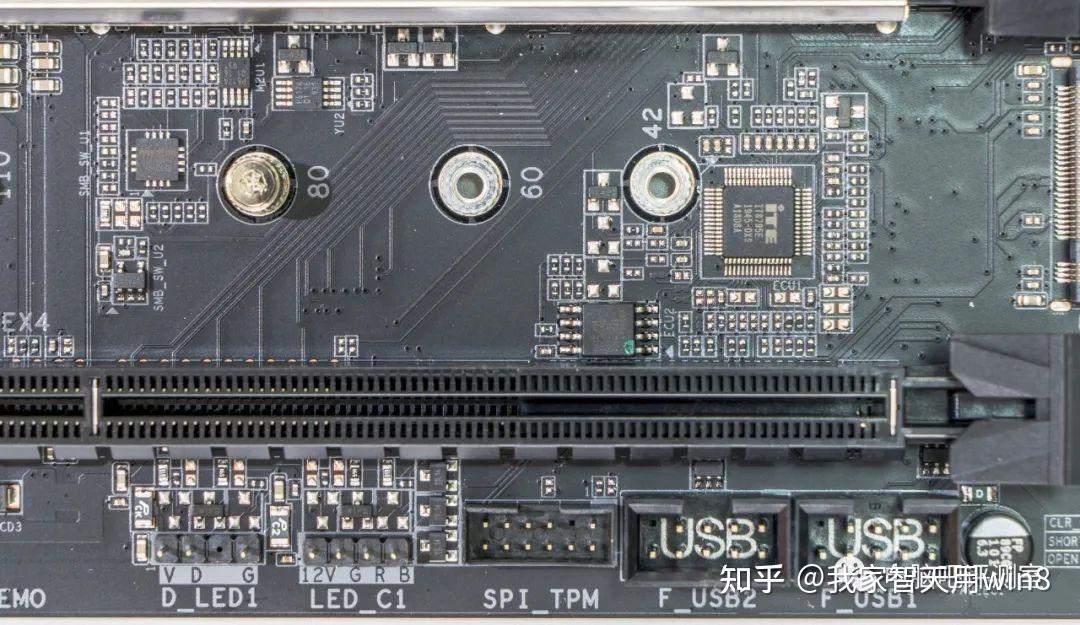

扩展方面，Z490 PRO AX三个M.2接口和6个SATA3.0接口，此中最接近CPU的M.2 2280接口是留出给十一代CPU的，十代CPU暂时无法接纳。剩下的两个M.2 22110接口全数全力撑持全速运行，此中第二个M.2 22110与SATA4/5共享宽带。其他PCIE与其他接口互不影响。也就是说最末能够接纳两个M.2和四个SATA，以及6个PCIE3.0 X1。
拆解参阅

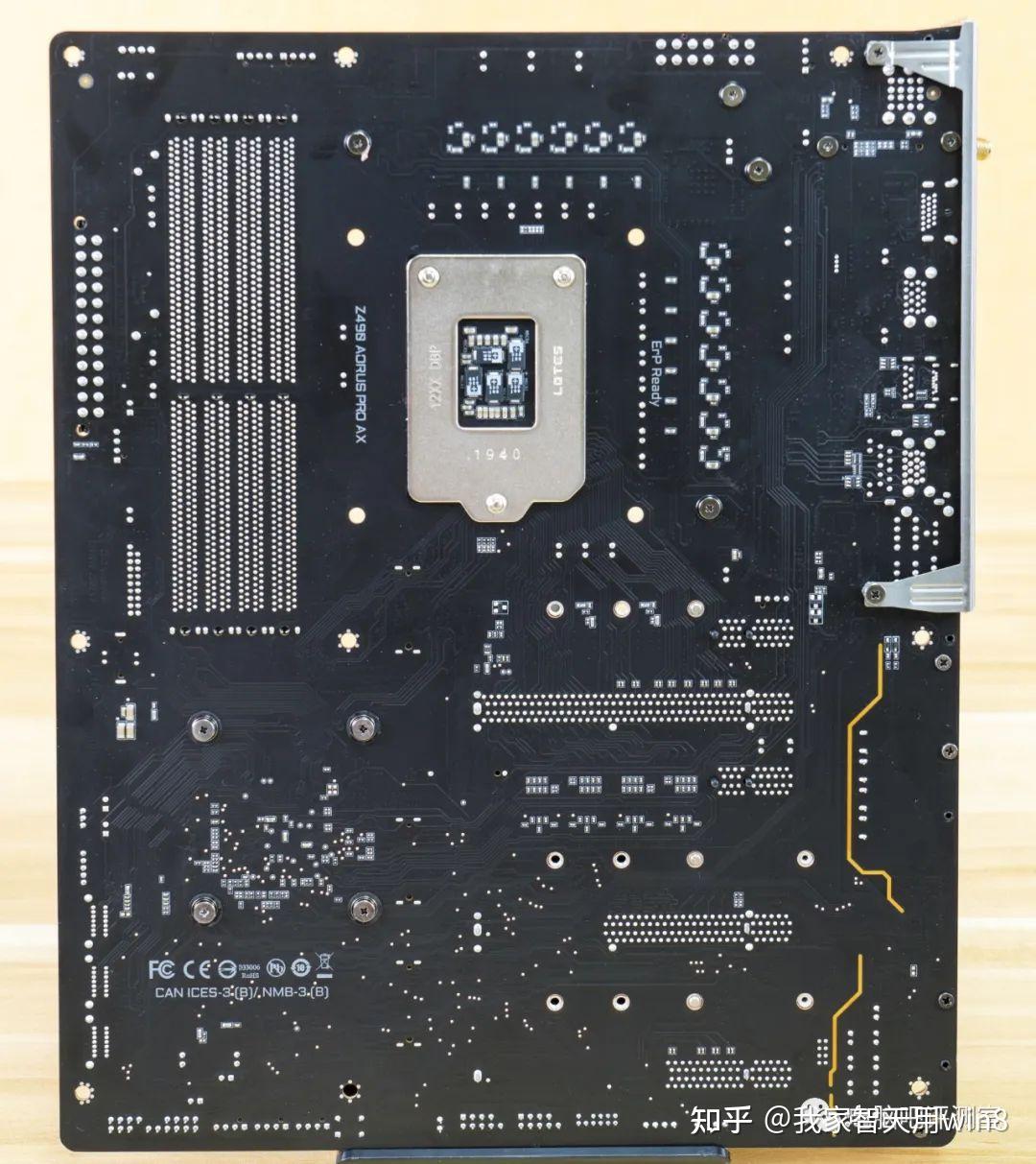

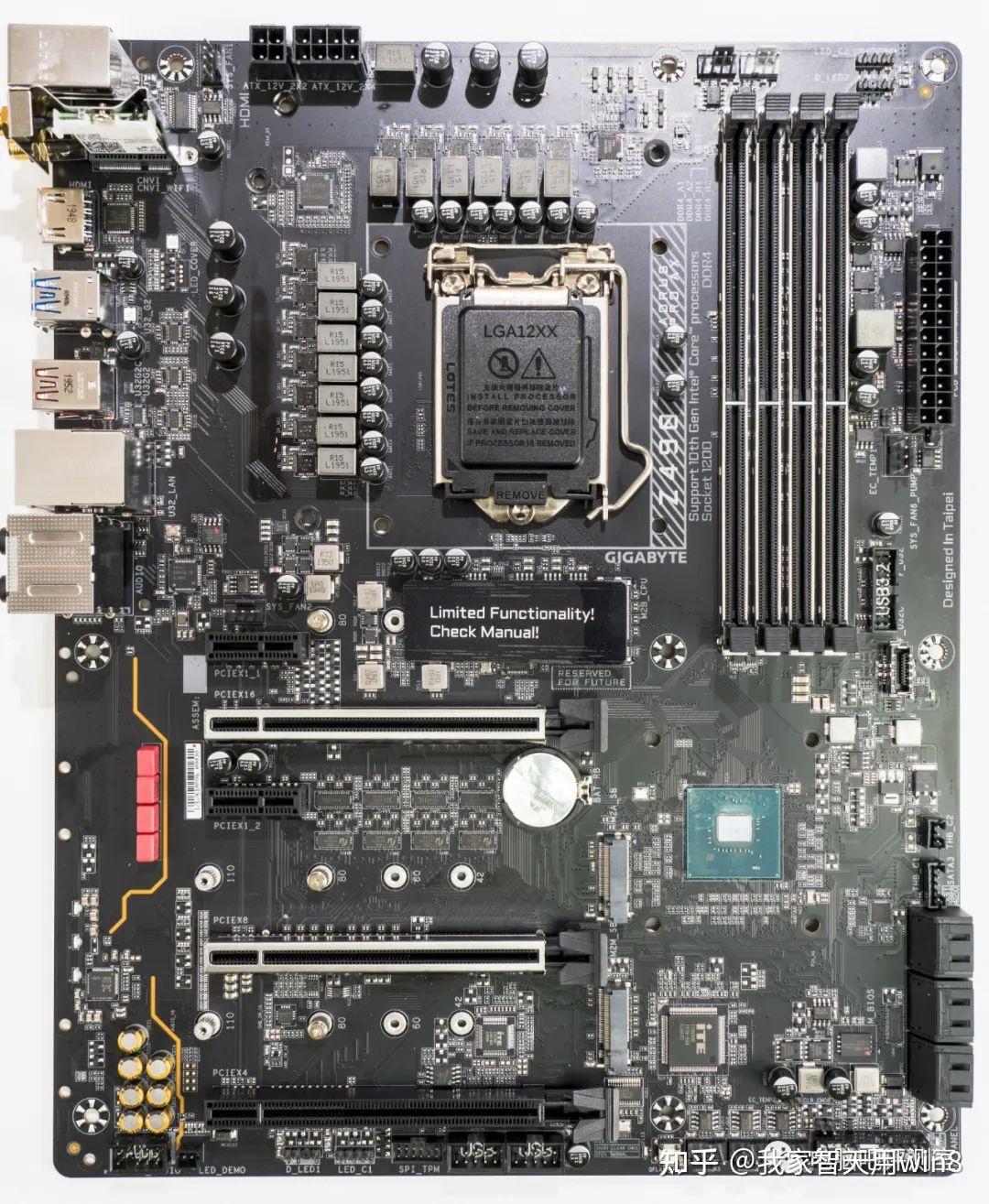

正背面参阅，6层PCB。

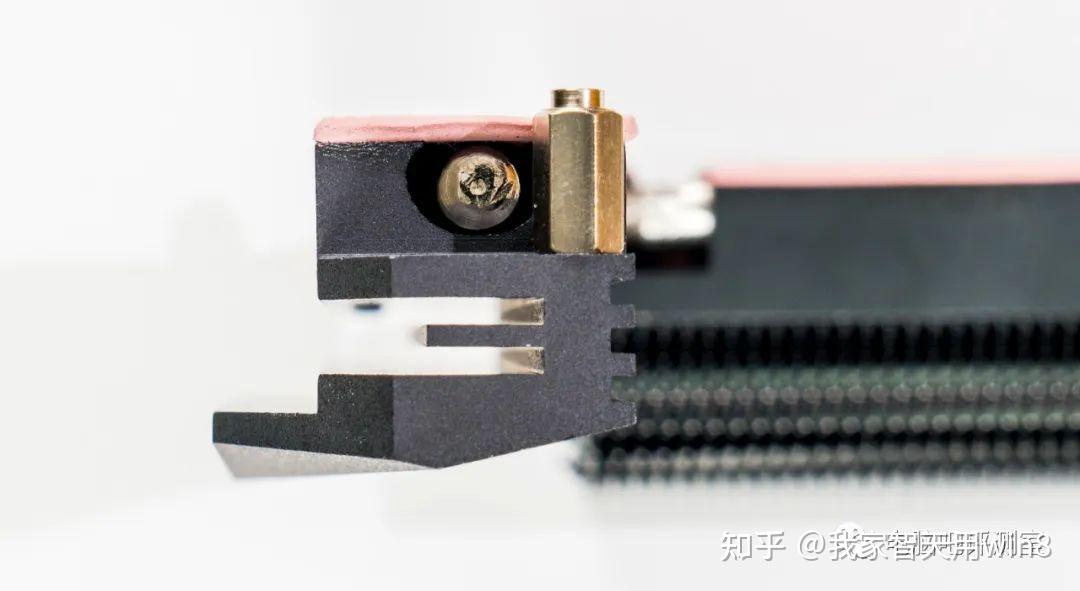

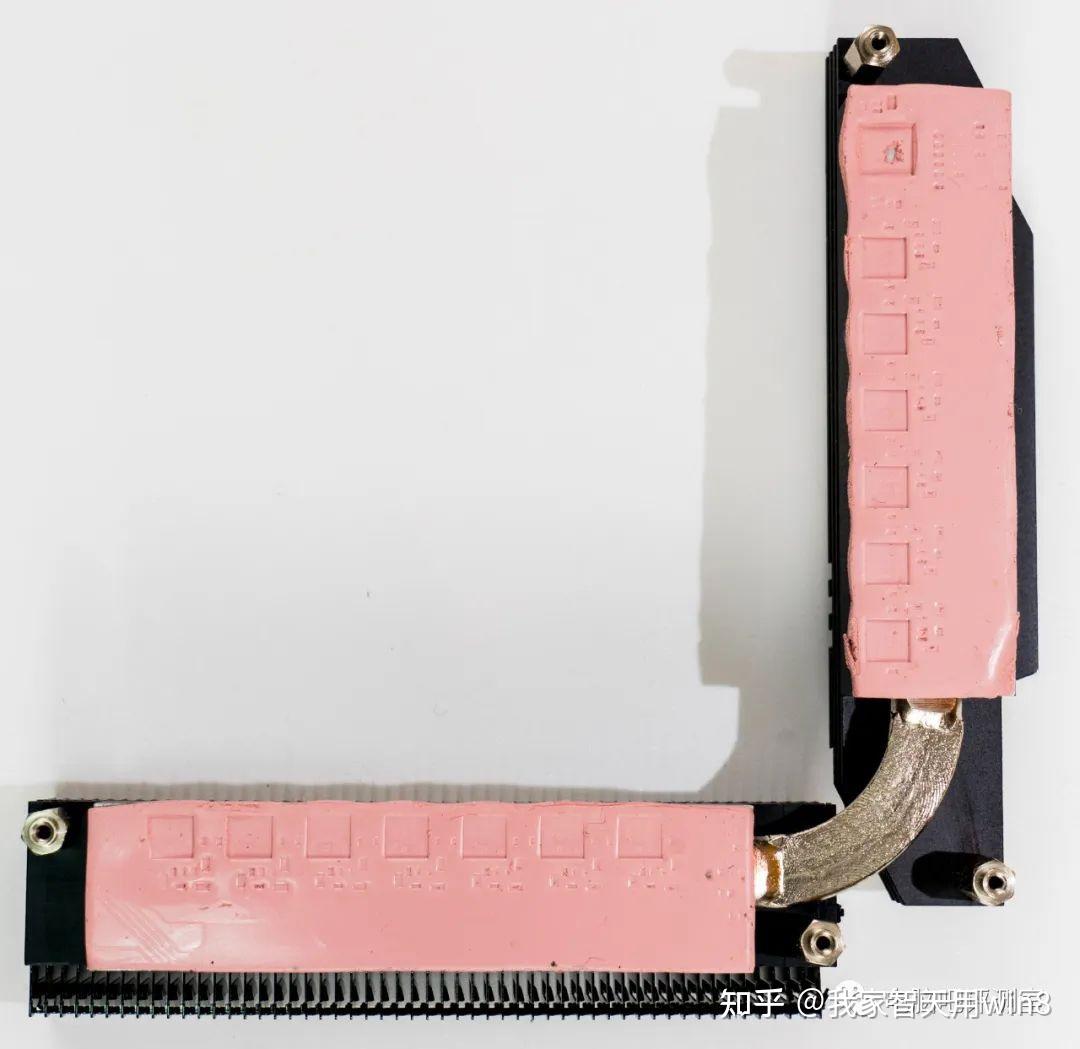

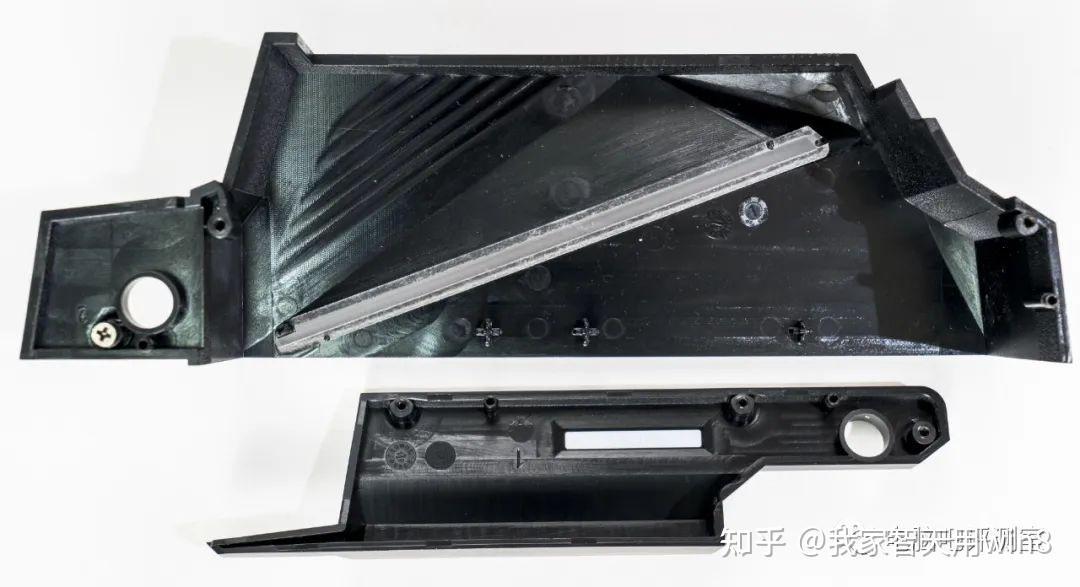

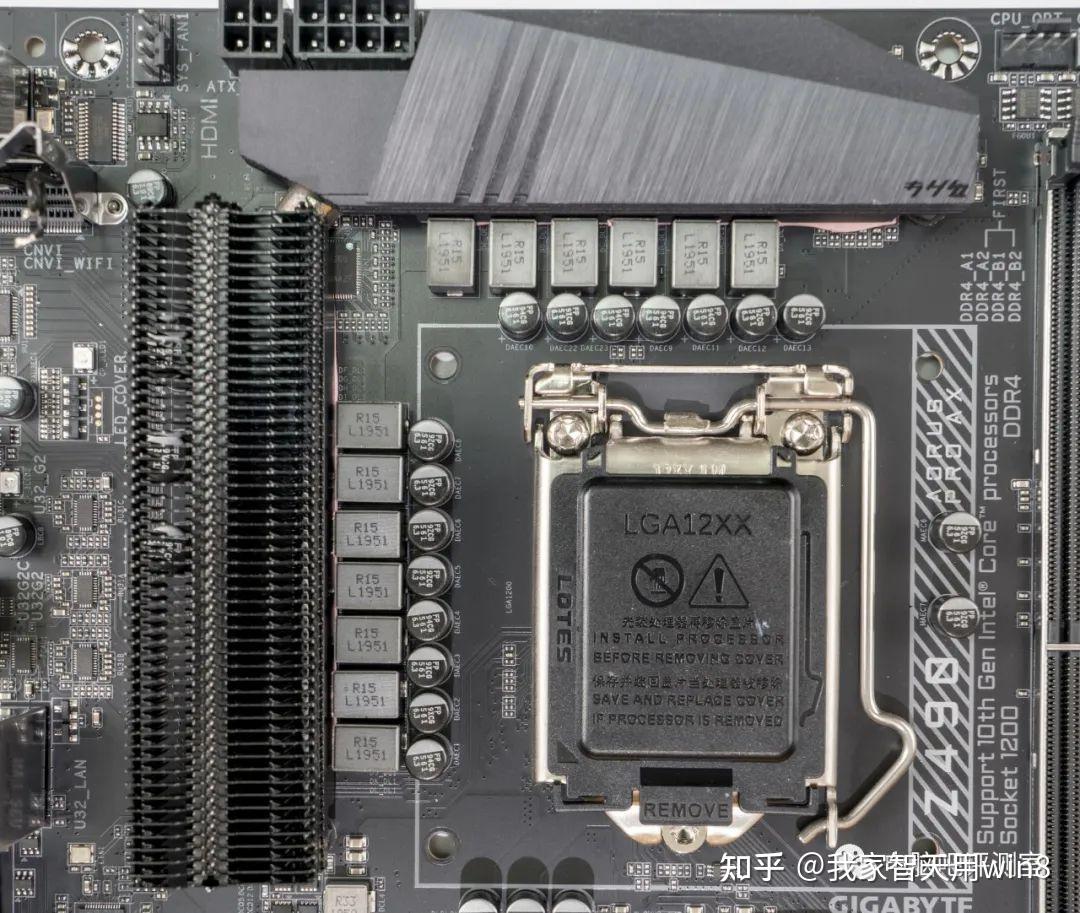

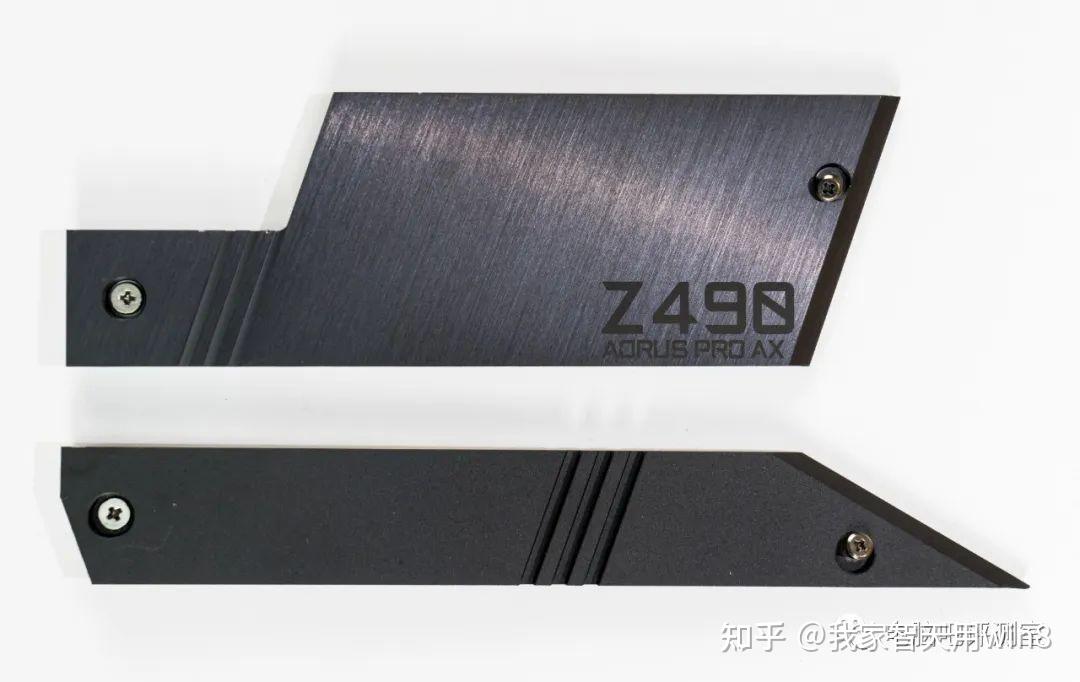

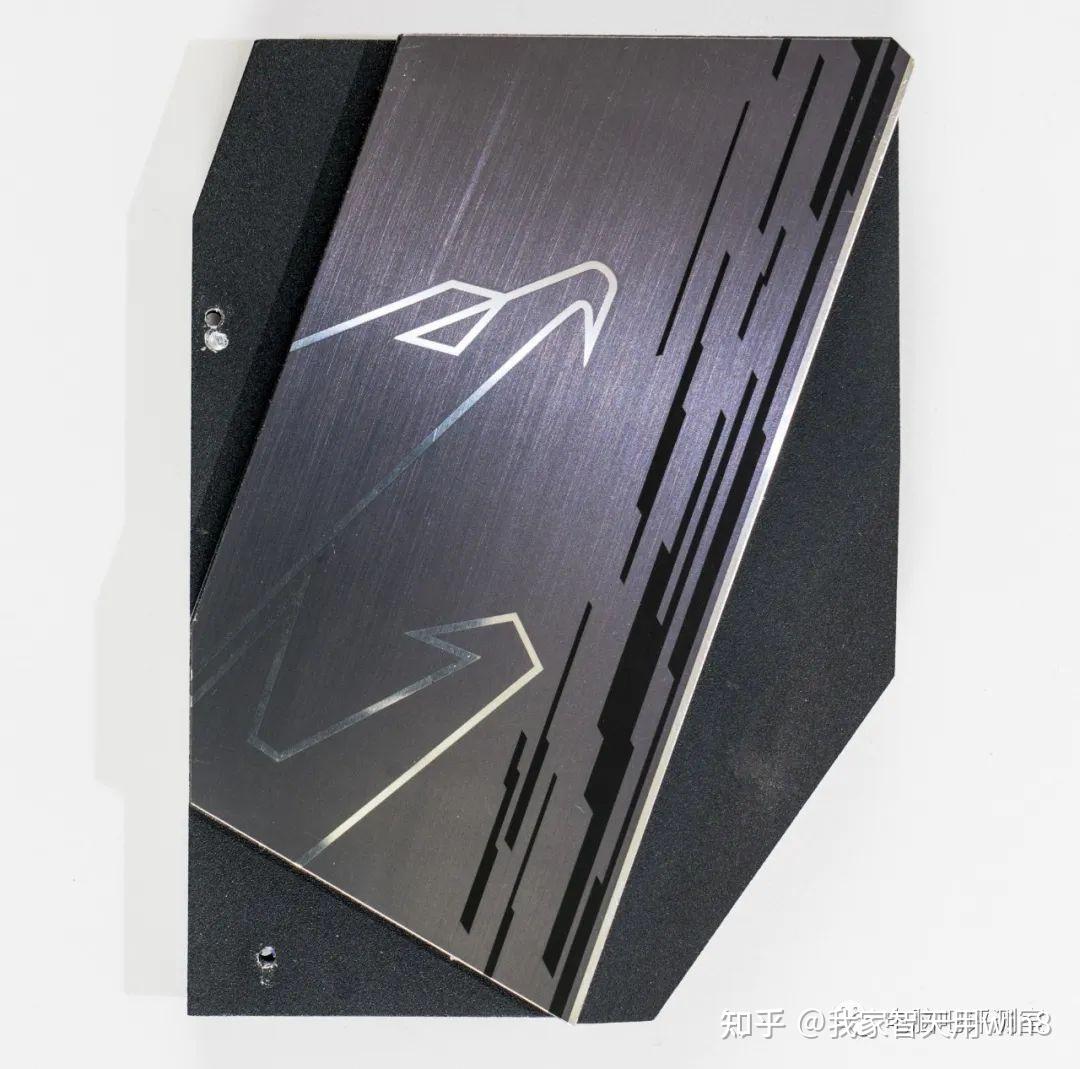

CPU供电系统散热器拆开了机壳之后的摸样。良多厂商都喜好用一大块金属共同导热管停止散热器。固然散热器体自己结实，但是接触面积不敷。所以GA那种黑点散热器是很有设法的操做。总之详细的散热器才能仍是要看现实，究竟结果一个依赖于散热器体自己体积，一个依赖于散热器体所包罗的风道。所以GA帮两者连系在了一路，可以接纳风冷走风冷通道的一侧用黑点，另一边用实体的散热器。

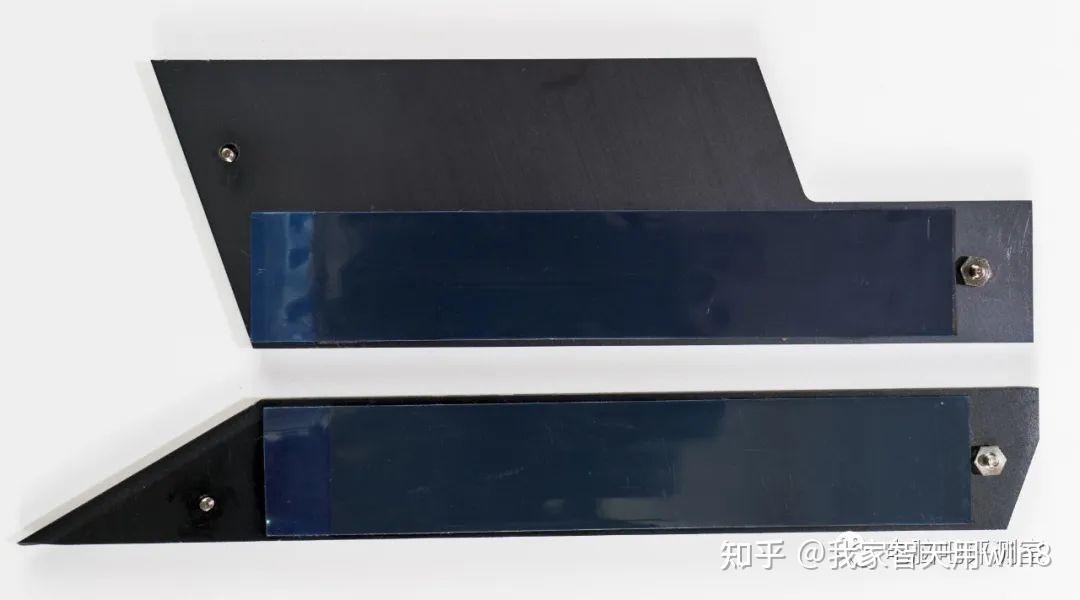

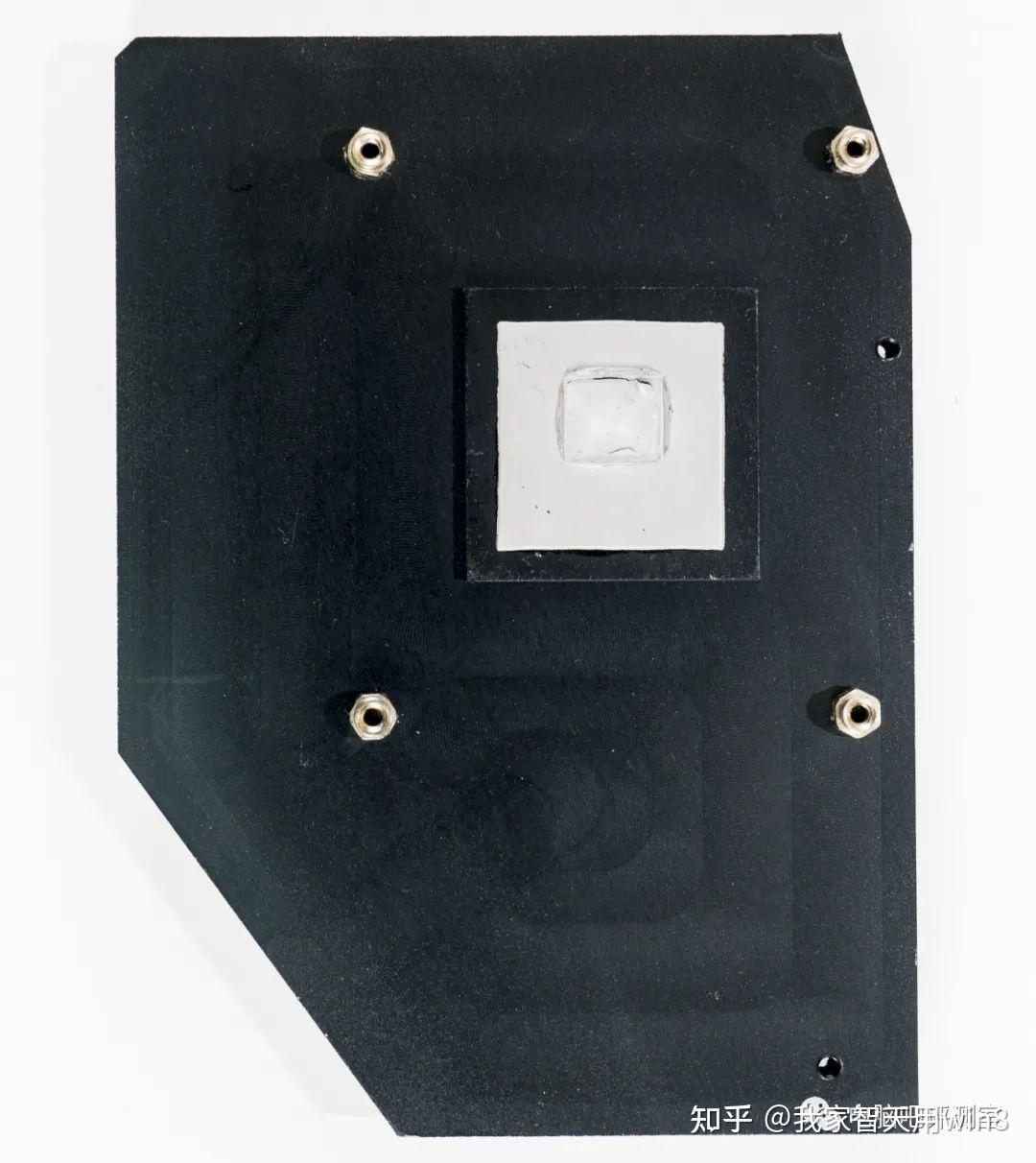

那散热器能够略微看一下，铜管镀镍避免氧化。还有GA特色的小粉红硅胶。

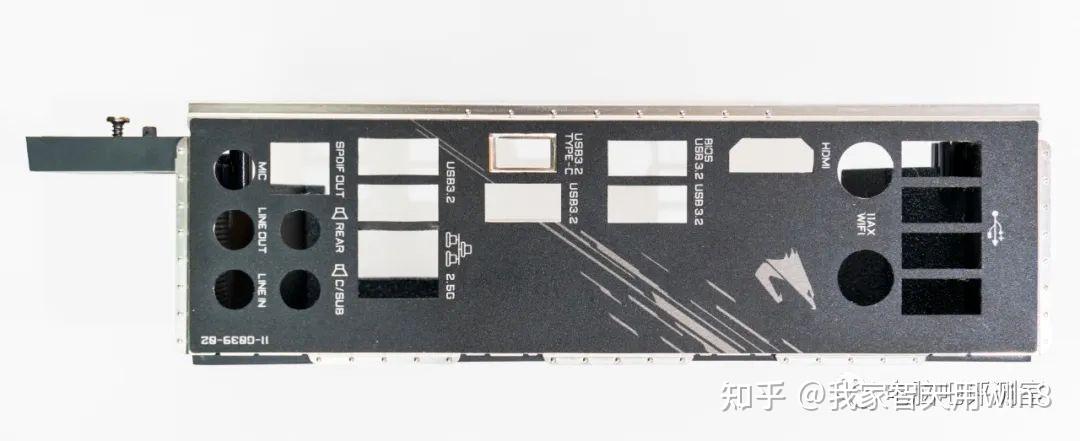

IO隔板一体构造设想良多，各家固定IO隔板的体例也有所差别，GA用的是塑料卡位的体例，不外固定不是很紧，所以IO的下部可能会被扯出来。IO主炮上有导光条引导光线穿出主炮。

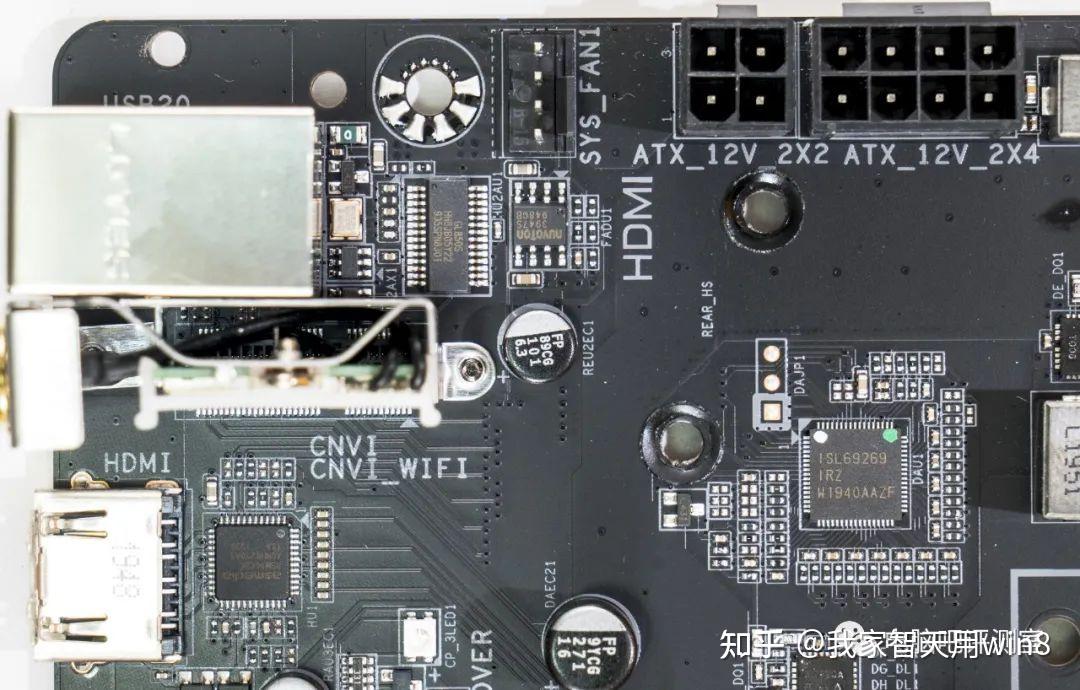

供电系统构造设想方面，CPU主PWM控造器接纳瑞萨ISL69269。那个控造器的出身扑朔迷离。最早那个控造器以Nova-1 QLC BN4的身份呈现在旗舰级级X299SSD上。随后实正改名为ISL69269。

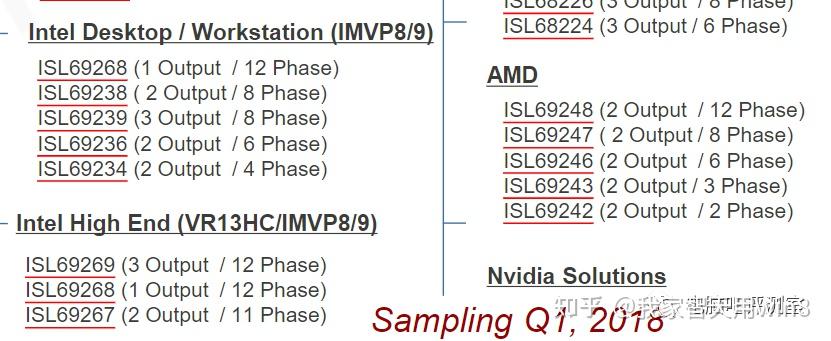

通过查阅材料，那个PWM控造器最早在2018年已经进入开发的阶段。目前根本全网都没有相关的资讯。从瑞萨内部展现PPT中能够得知，ISL69269是一颗全力撑持3路输出的12相办事器级PWM控造器。测试SSD也在intel哈雷彗星湖（也就是第七代CPU）上应用过。在测试SSD上，装备了三路控造器的ISL69269间接驱动了包罗VCCIA供电系统，VCCGT供电系统，以及VCCSA那三项供电系统。也就意味着最末只需要再给一可控造器控造VCCIO，就能够做出完好CPU供电系统道路。
总之那个材料也表露了一个很有趣的问题，哈雷彗星湖的测试SSD接纳了LGA1151的接口。

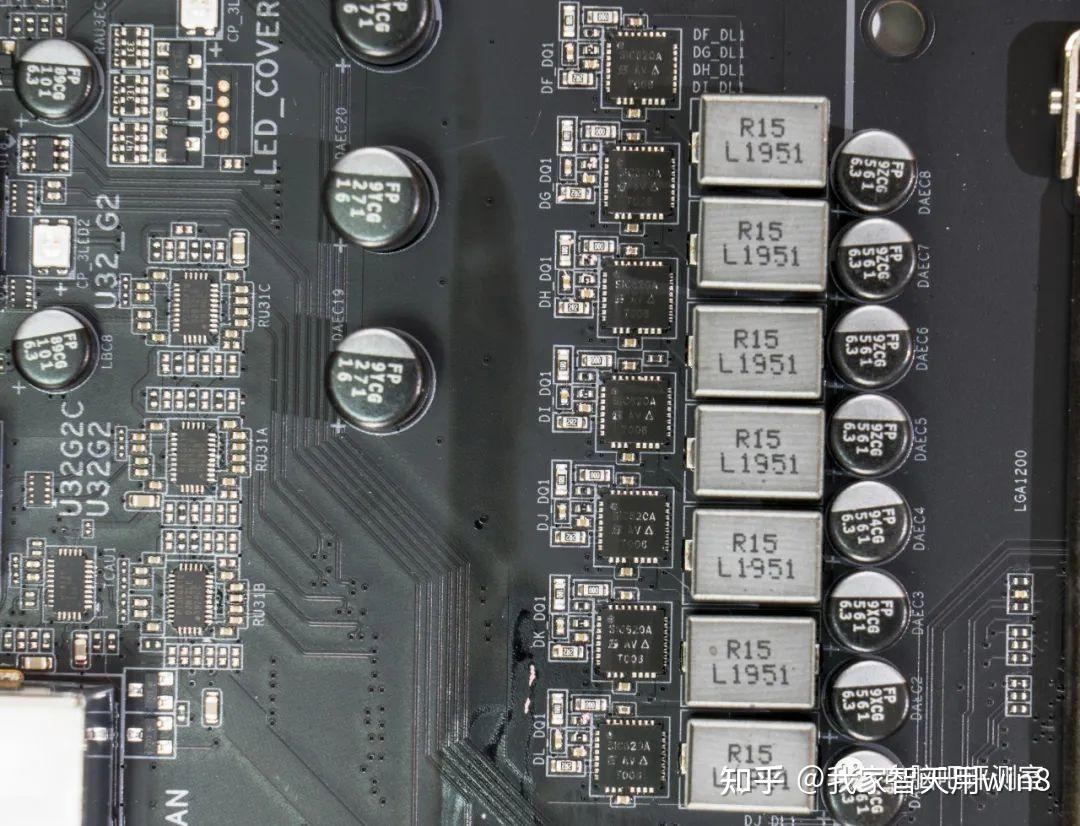

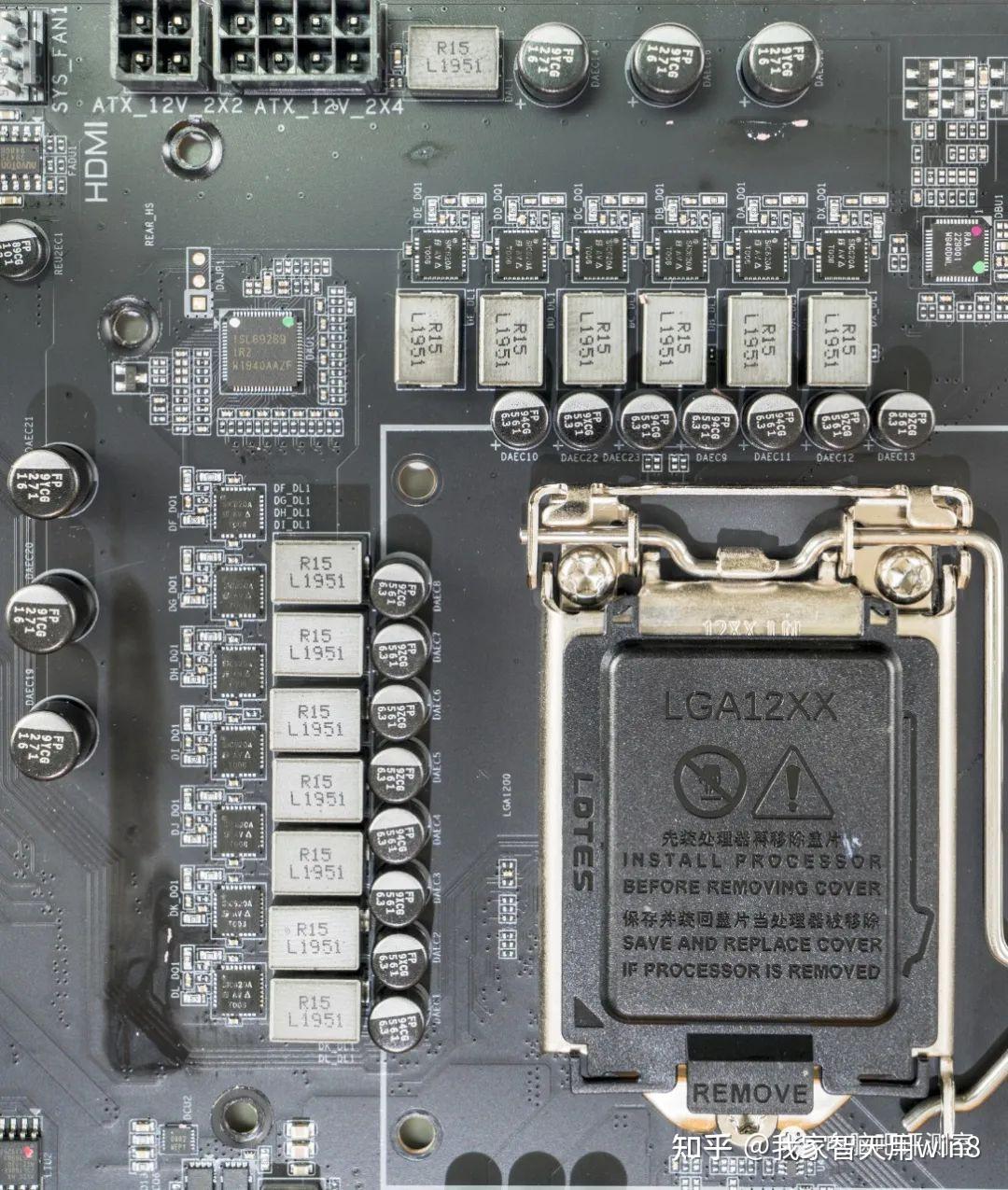

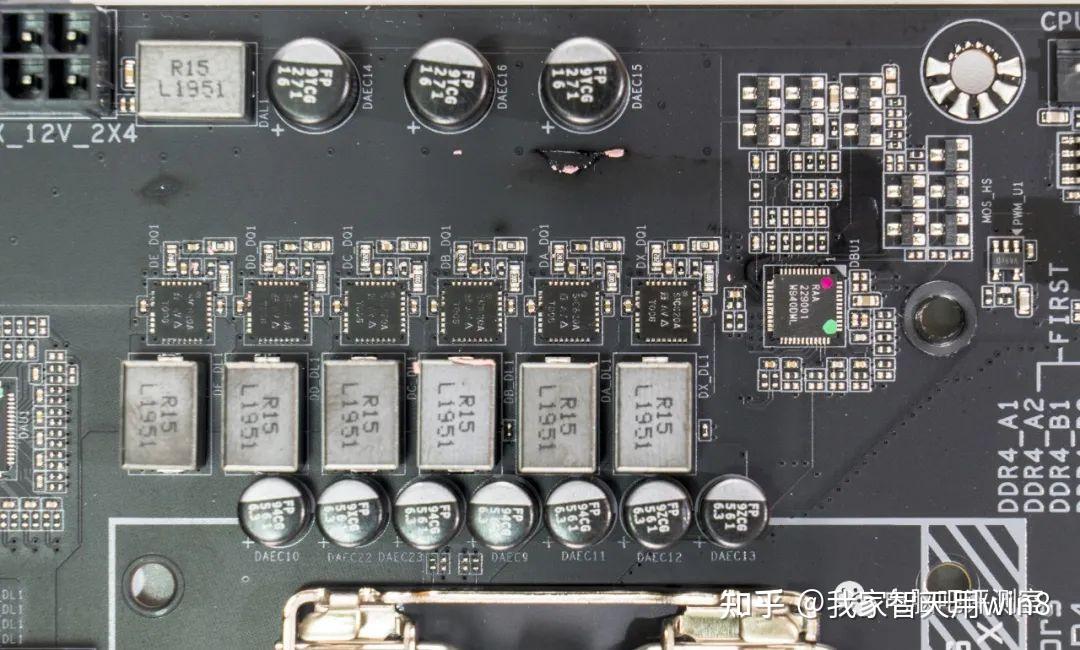

说回那块SSD，ISL69269是一颗全力撑持三路供电系统输出的12相PWM控造器。在那里仅接纳了一路供电系统，间接全数把12相堆积到那一路中。Uncore段接纳一科瑞萨的RA229001 PWM控造器，是一颗全力撑持两路7相的PWM控造器。在那里仅仅启用一路驱动一相供电系统用于VCCGT供电系统。MOS为一体MOS，Vicshay的SiC620A。SiC620A是一颗更高全力撑持60A输出的一体MOS。在300KHz的PWM控造频次下峰值输出60A，上升到1MHz后峰值输出为50A。高端电路一般都喜好依赖于高频控造器来进步电路的供电系统才能，总之那里必定也不会破例。不外自己PRO AX定位并非旗舰级，供电系统却已经那么奢华了。又是12相供电系统又是1.5MHz高频又是60A级一体MOS，到底是新CPU体量大仍是GA全线晋级呢？那个就要看后续的SSD测试了。
VCCSA/VCCIO别离接纳一相供电系统构造设想，MOS接纳一上一下共两颗4C06。电路中还有4颗RT9018B电流稳压器，一颗IDT6V4用做提拔SSD超频时候的不变性。
缓存供电系统根本是经 典 老 番了。RT8120D+一上两下4C06N。那套供电系统电路一般来说各人都不会标榜为太好，1.5V是根本是能不变运行的上限，再高就不包管了。
Z490的本体，代号SRH13。觉得可能也是个马甲。不外印象中北桥的晶片组尺寸没那么小，莫非换了工艺，但不太可能，没回退22nm就不错了。

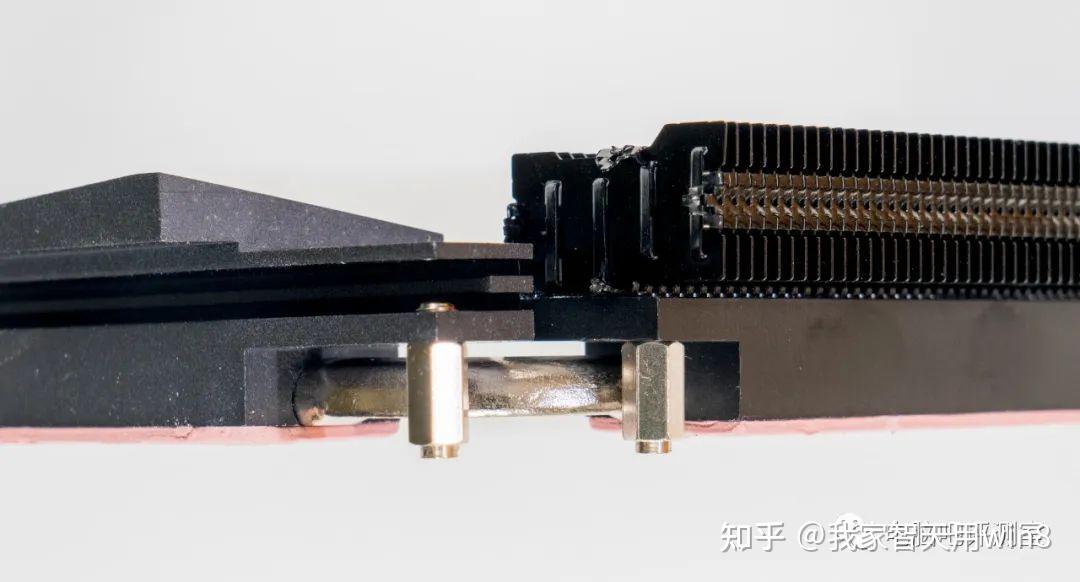

M.2的散热器，规格来说没什么问题，就是仍是适才说的，有螺母的凹槽就好了。

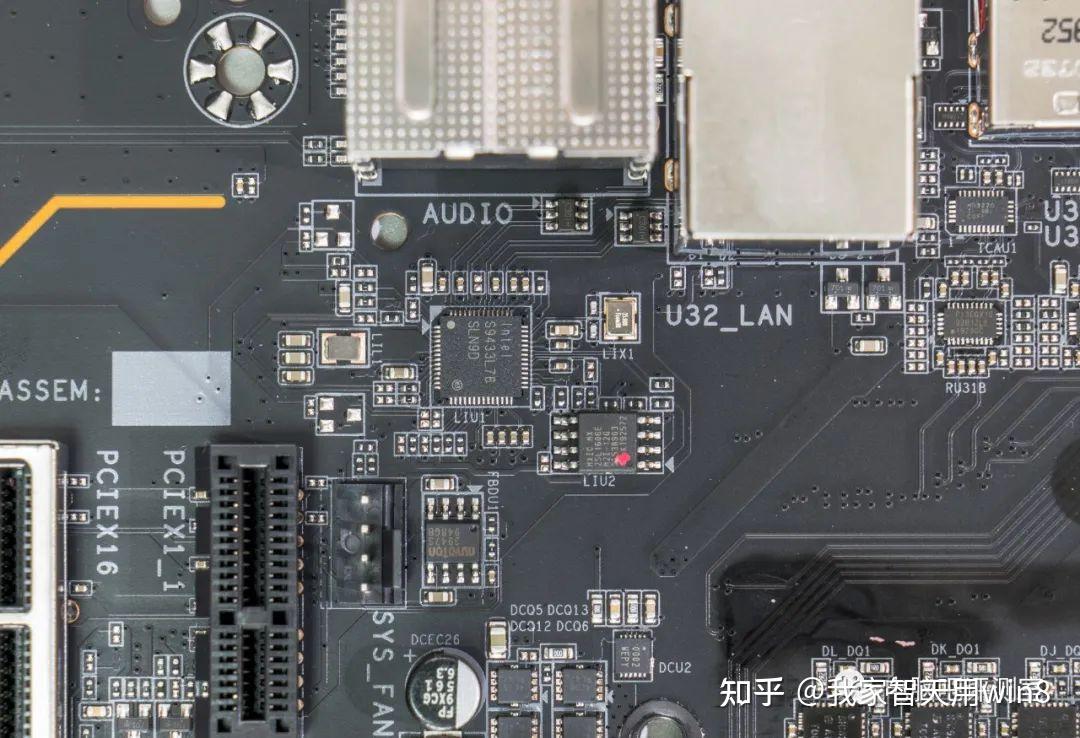

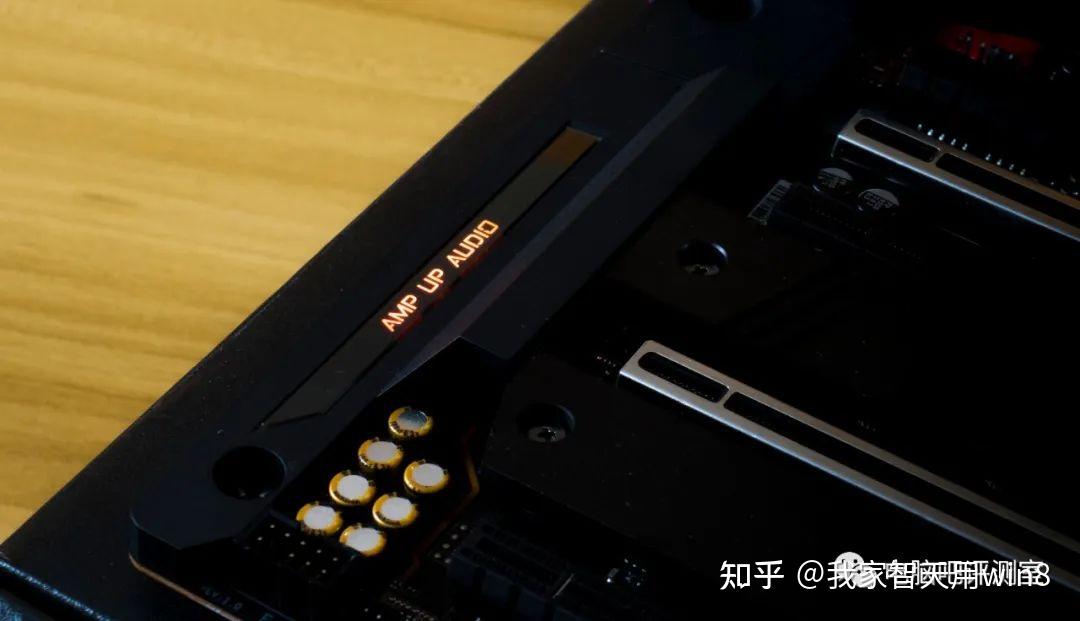

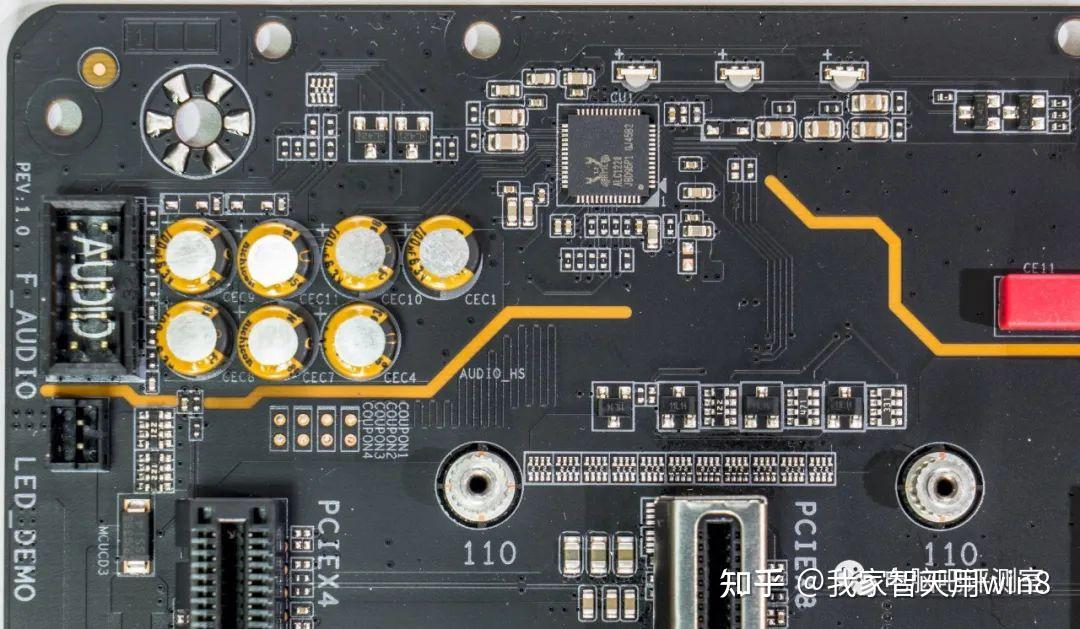

音视频段根本是老套路了，螃蟹的ALC1220，SSD物理隔音离隔，新增尼吉康电容还有GA特色的发烧级音视频电容。不外那里没有接纳诸如ESS的DAC芯片。

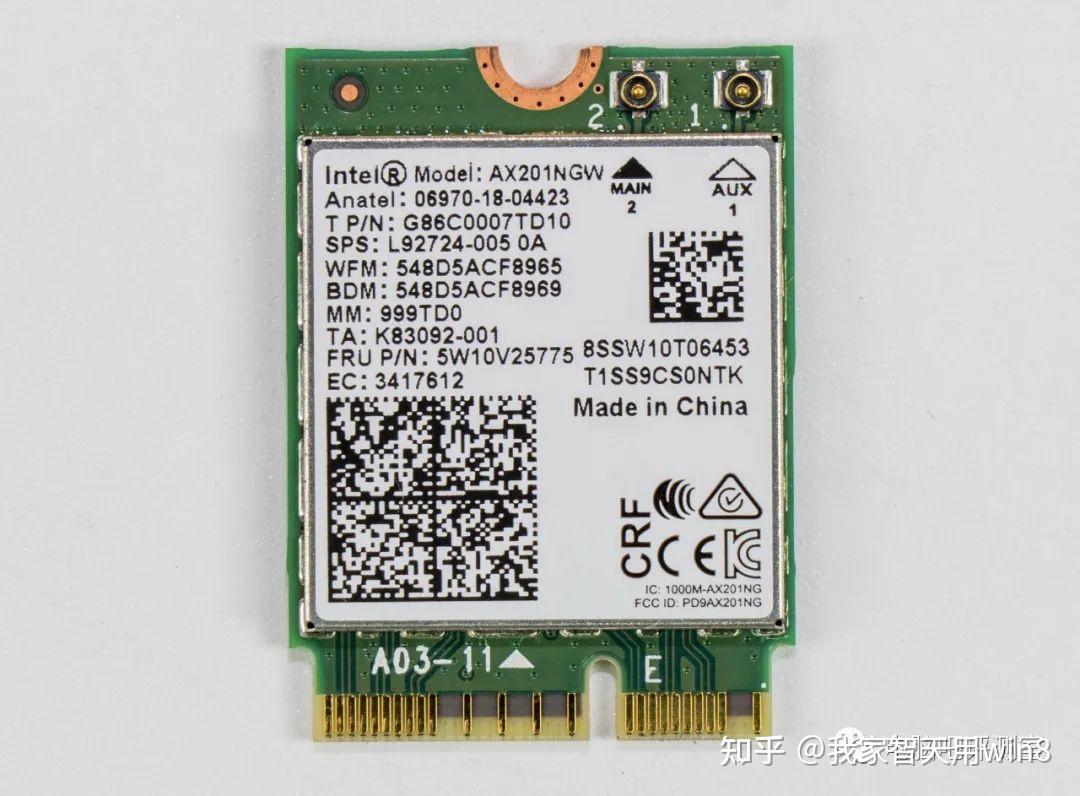

网卡方面，接纳了intel自家的I225V和AX201。I225V是英特尔对2.5G收集做出的谜底，而AX201相当于是本来AX200+CNVi功用。兼容性来说，AX201必需搭配第七代酷睿接纳（次要也是因为手艺绑缚）。关于他们两个的性能，后期我们会继续更新。

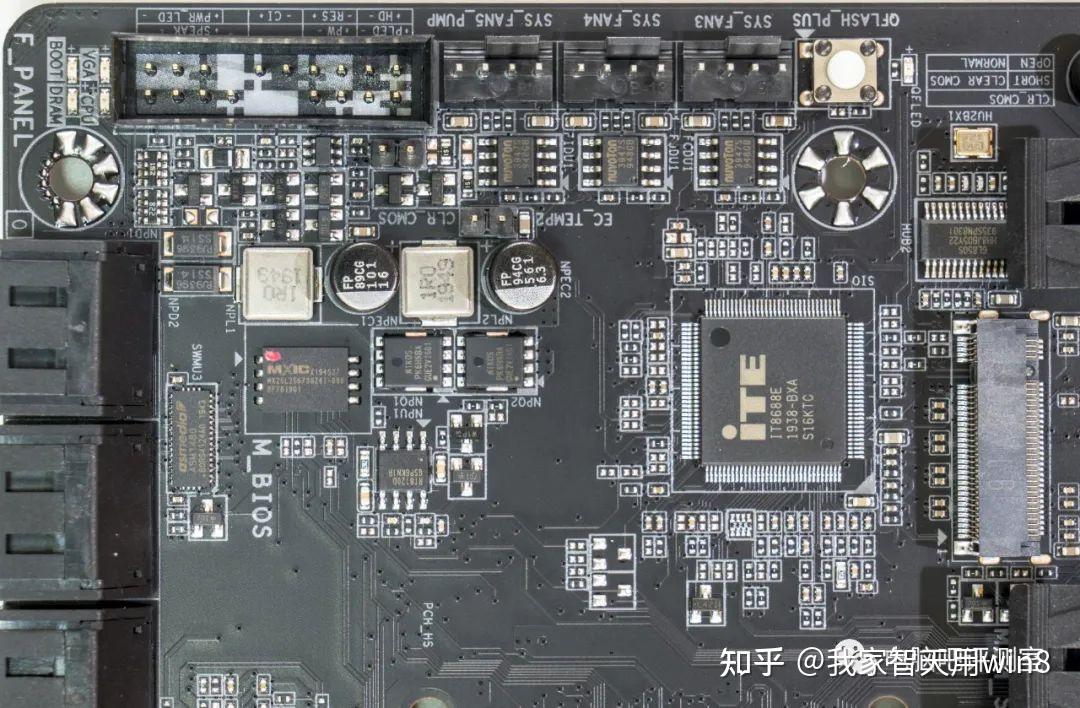

BIOS芯片没有接纳双备份，芯片容量32M。也是考虑到了归正有QFLASH，所以无所谓了吧。
还有一些杂七杂八的芯片，好比USB3.2信号加强，ITE，PCIE信号拆分就不多说了，说多了都累。
性能测试： 测试设置装备摆设：CPU：intel 酷睿i5-10600K（ES）
SSD：GAZ490 AORUS PRO AX（BIOS:F2）
散热器：九州风神 碉堡360EX
缓存：芝奇皇家戟4266 8Gx2 C19
美光普条2666 8Gx4 C19（C9BJZ）
显卡：RTX2080 FE
电源：鑫谷库仑 650W
过去有些人不断在诟病GASSD的BIOS不人道化，如今GASSD改成了各人熟悉的样子了，那些诟病SSD的人，想到新的理由了嘛？

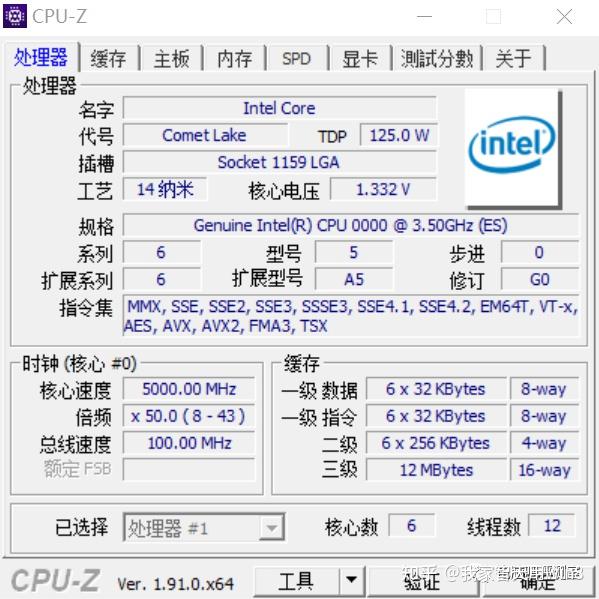

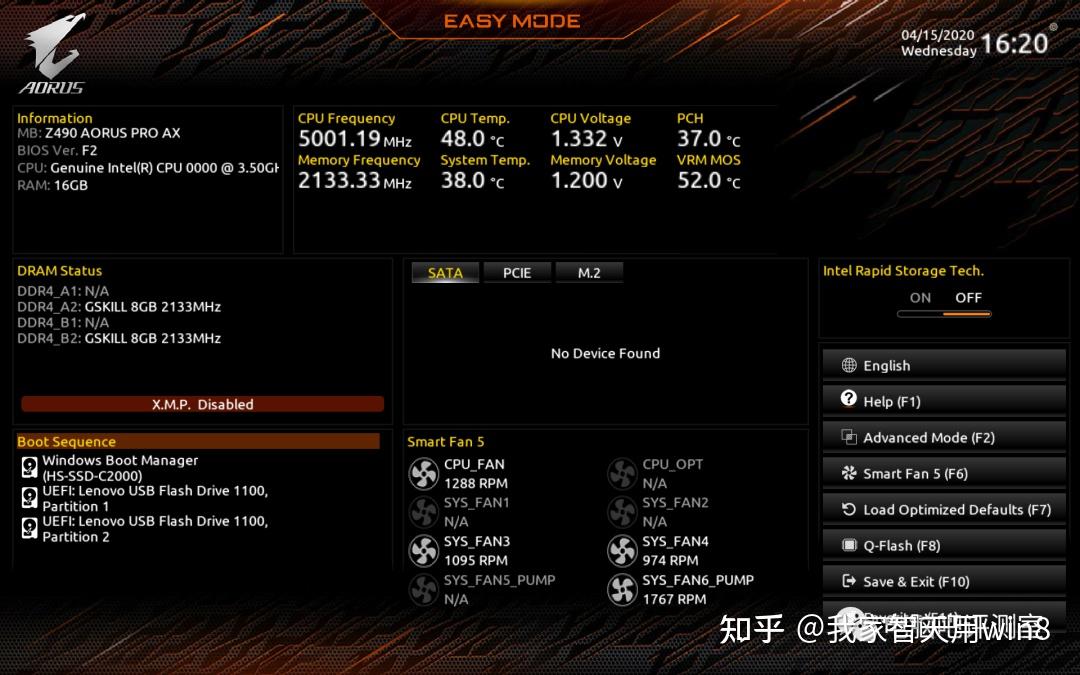

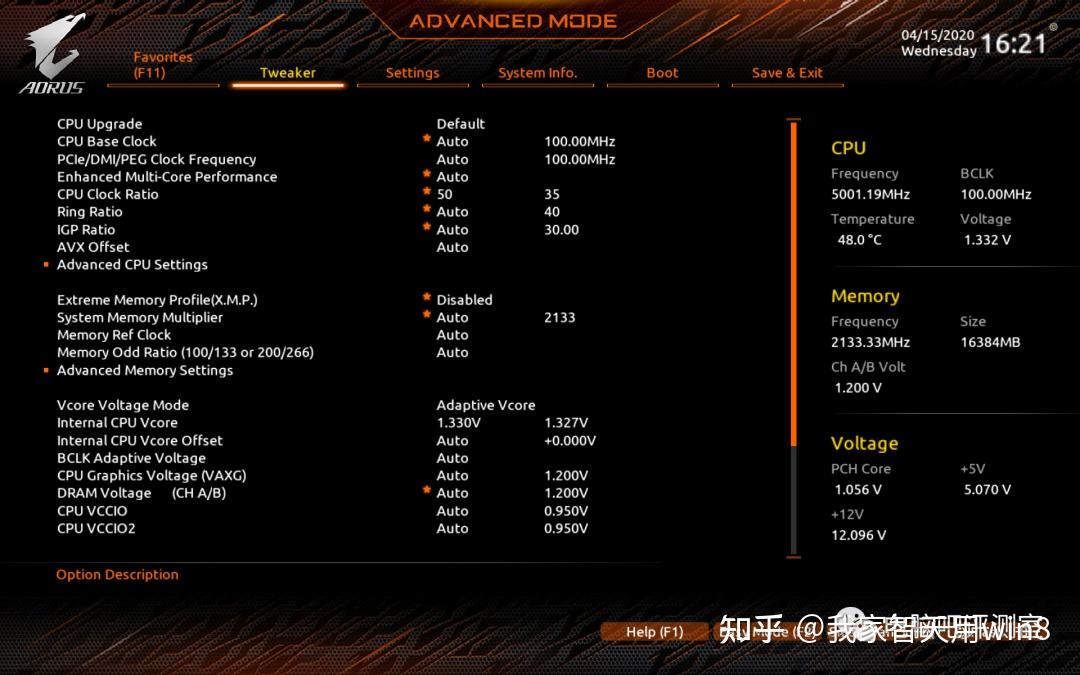

用做测试的i5-10600K规格和目前的8700K接近。但是因为是ES CPU，所以更高频次只要4.3GHz，默认频次3.5GHz，全核睿频4.1GHz（上图的频次是错的）。
起首先辈行SSD的供电系统才能测试。为了削减其他设备形成的影响，那里把所有电扇调为全速，烤机时间为10分钟，情况温度22度。

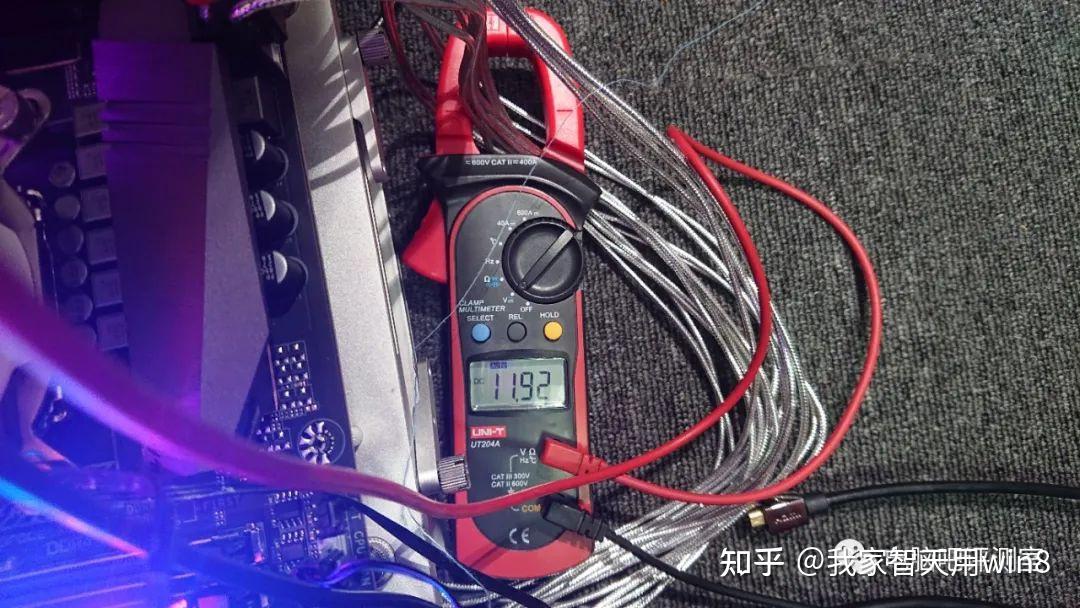

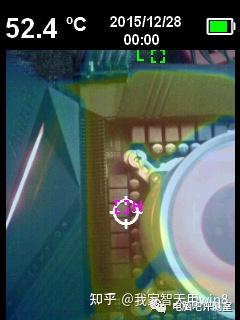

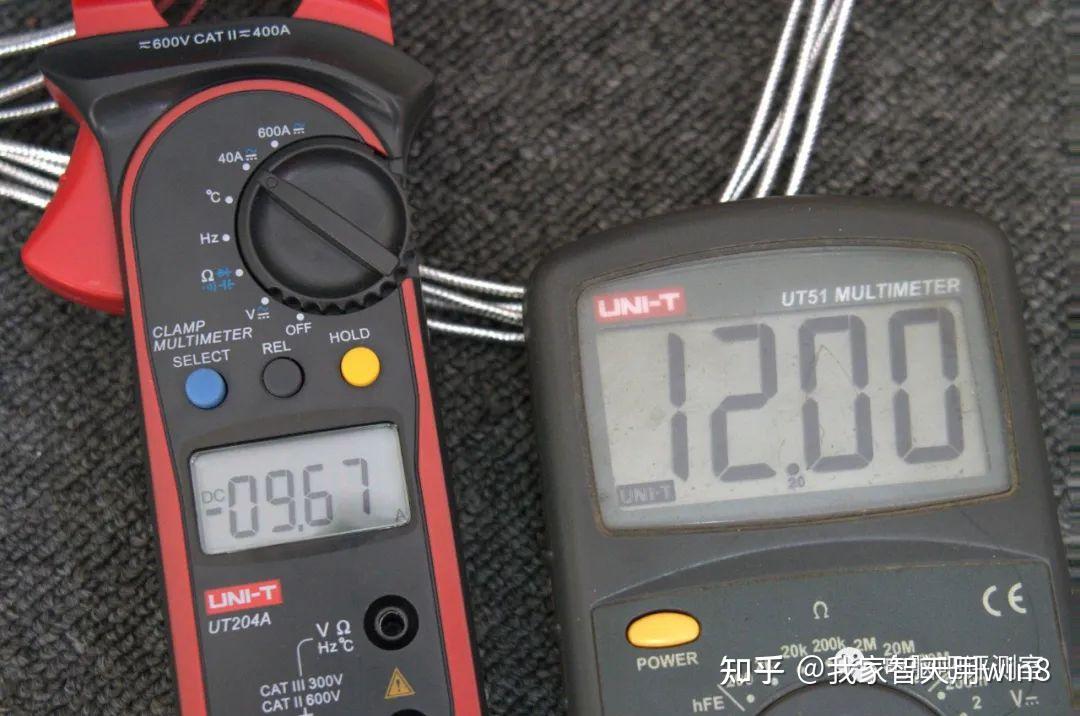

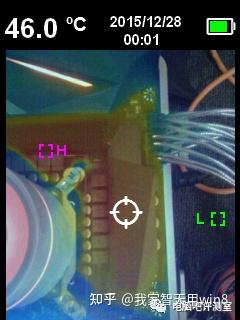

测试机待机功耗50.4W，烤机功耗158.3W，CPU输入电流9.67A，电压12V，功耗116W，检测功耗95W。此时测试的电感温度更高52.4度，MOS散热器46度。那个根本没什么参考价值。

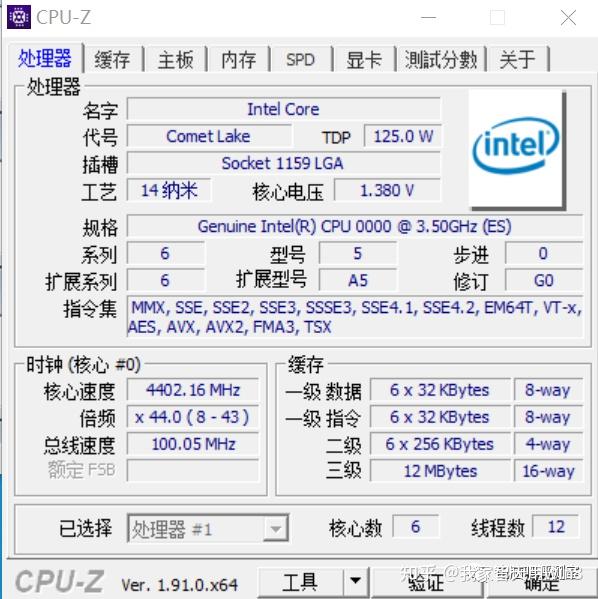

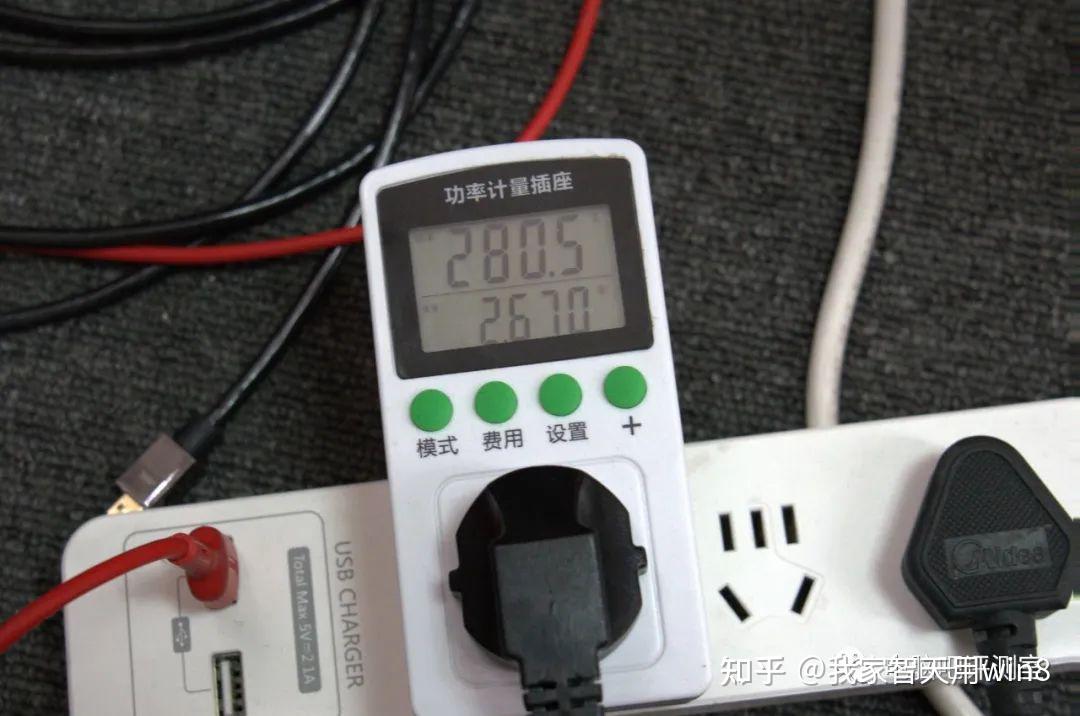

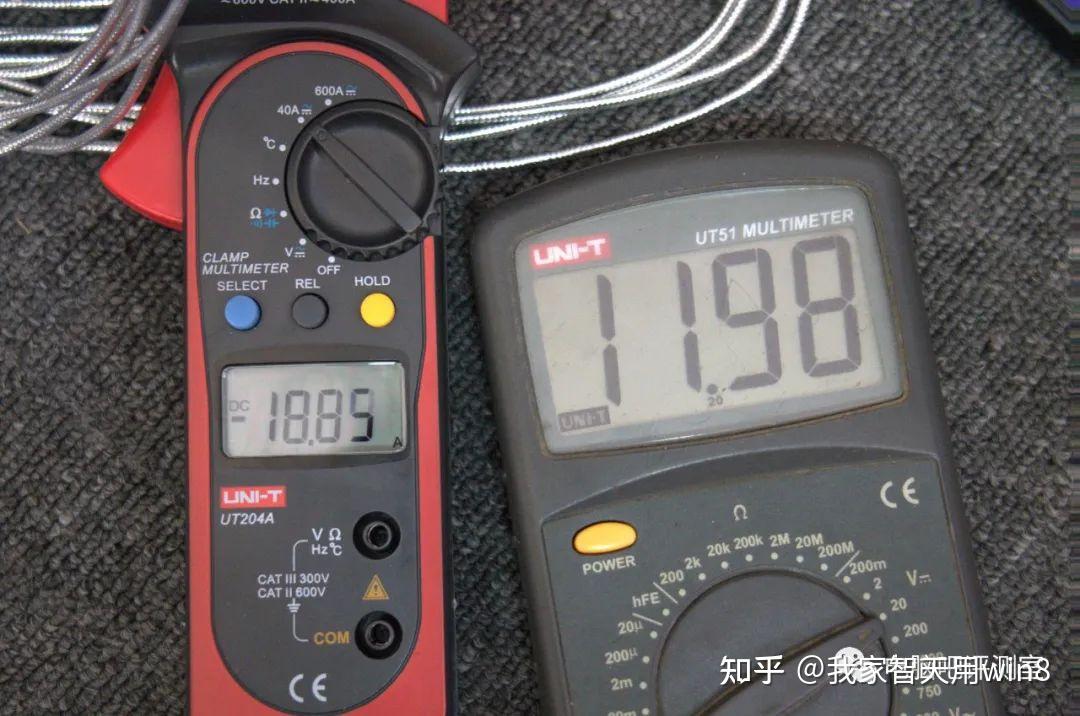

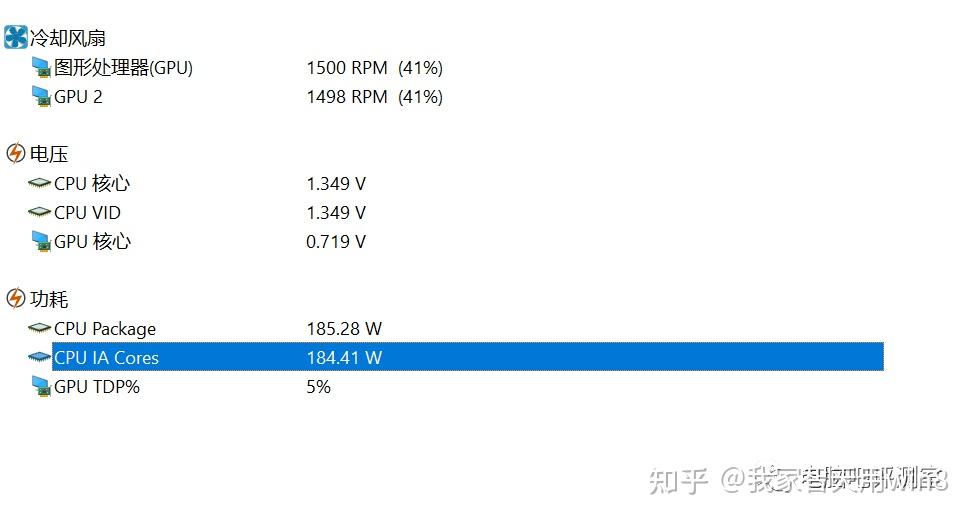

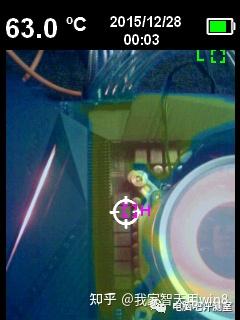

频次提拔到5G，电压给1.33V。烤机功耗上升到了280.5W，CPU输入电流18.85A，电压11.98V，功耗226W，检测功耗185W。此时测试的电感温度更高63度，MOS散热器53.6度。若是会有和9900K规格接近的CPU出来，那么那套SSD的供电系统是完全没有任何压力的。总之不晓得最为大招的10核CPU发热会多大。我预估那套供电系统才能冲击300-350W应该是没有什么压力的，压力次要来自一体MOS和电感过热。

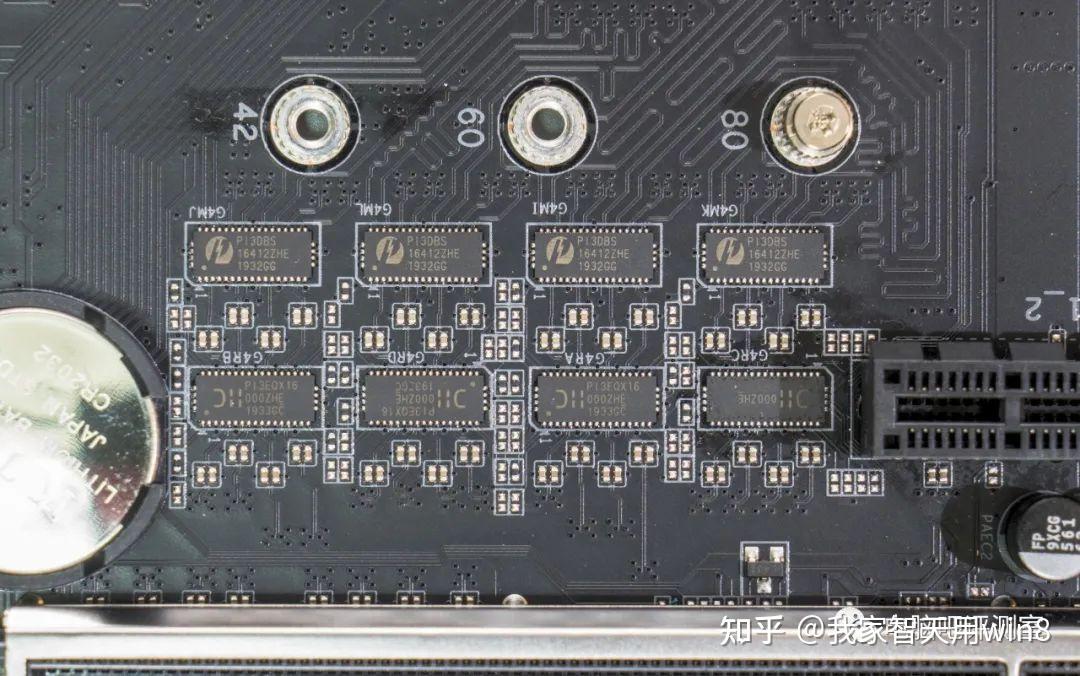

接下来是SSD的缓存性能测试。因为SSD缓存段做了专门的屏障庇护，所以也不清晰GA的缓存布线用的是Daisy Chain仍是T型。过往GA和华硕都是T型，那么那里也推测是T型吧。（但也有人说改成Daisy Chain了，归正GA和华硕是类似的，谁改了谁就改了）
缓存超频不是简单的缓存相关性测试，那需要涉及到SSD，缓存，CPU三项合做。包罗但不限于SSDBIOS性能调教，SSD缓存供电系统调教，SSD布线构造设想，缓存颗粒性能，CPU VCCSA/VCCIO电压调教，参数设置等。考虑到目前CPU照旧是ES，所以本次测试照旧仅做试探。
特殊参数申明：VCCSA/VCCIO=1.3V
第一个测试是双条双通道的芝奇皇家戟4266 8Gx2 C19。

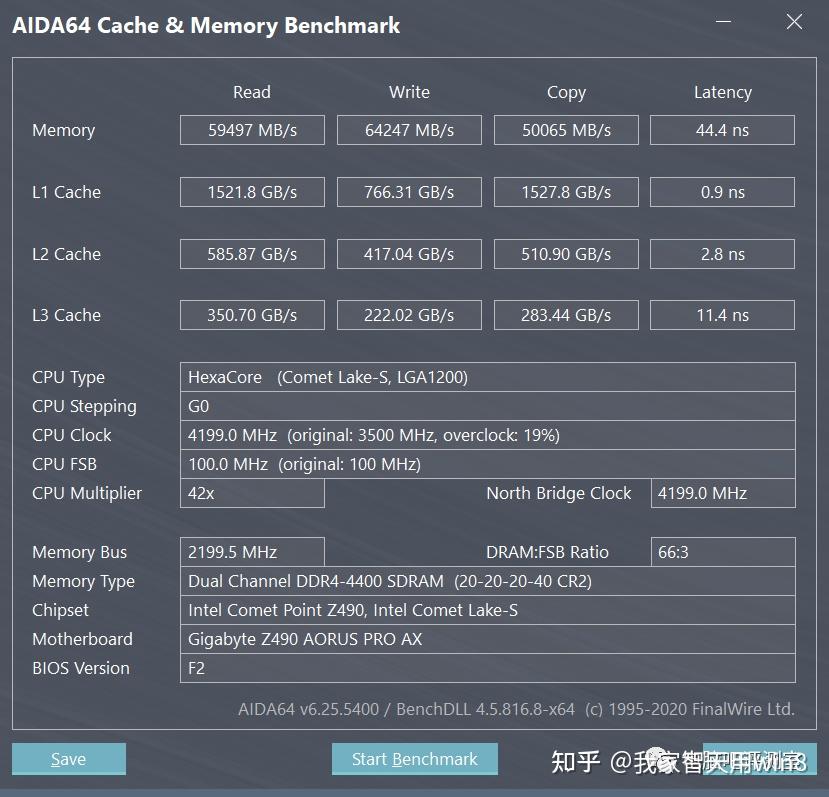

三个图别离为默认，开启XMP和超频的差距。自己4266的频次就不太好超了。外加起步就是1.4V的电压。那里拉到了1.45V 4400 20-20-20-40-450（RFC1）。再继续后拉调教难度越来越高了。就不再细调了。因为缓存超频问题多，并且ES CPU超频失败还有异常的二启自恢复失效问题，所以没有继续冲击。
然后是C9BJZ的超频。C9BJZ是典范的吃电压型缓存，之前那套缓存超出了1.45V 3800 16-22-22-44的成就。
三个图别离为默认，3600和3800的差距。刚起头测试的时候间接给了1.5V 4400 20-22-22-44的参数，成果间接黑屏。下降到4000还没进系统看光景就黑屏了。最末下降到了3800末于不变。3800后略微压了一下时序后最末收尾3800 18-20-20-42-500（RFC1）。只不外不算太好。但要考虑C9BJZ吃电压的特征，若是给1.55以至1.6V我相信能再推一推，但考虑到缓存供电系统表示以及CPU表示，就没继续推了。
新增测试：那么今天已经是2020年5月21日，intel第七代酷睿iCPU已经正式发布。同样，大量的Z490SSD也起头摆设，那么我们就来新增一部门新CPU的测试。
测试设置装备摆设：CPU：intel 酷睿i9-10900K
SSD：GAZ490 AORUS PRO AX（BIOS:F3）
散热器：九州风神 碉堡360EX
缓存：芝奇皇家戟4266 8Gx2 C19
显卡：七彩虹RTX2080 Super Vulkan
电源：鑫谷库仑 650W
10900K相信各人在今天的测试中领会了。就本年的Z490SSD大改情况下，让我们看看中端Z490带动旗舰级的i9会是什么表示。因为之前测试的时候已经晓得那块AORUS Z490 PRO AX的供电系统构造设想十分不错，那么我们就能够间接来个狠点的，起步5G全核起头跑。

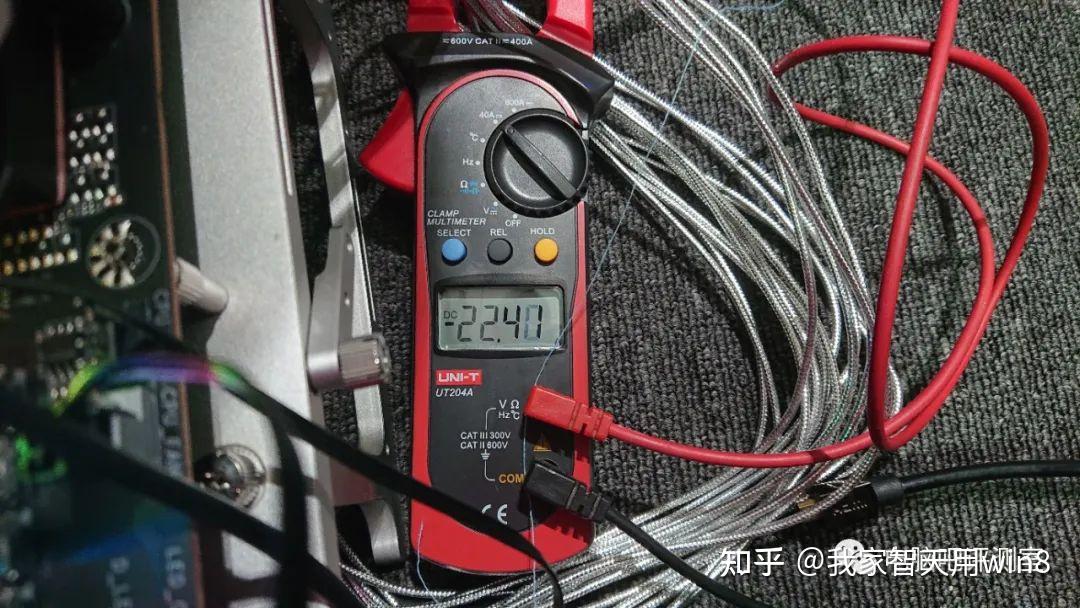

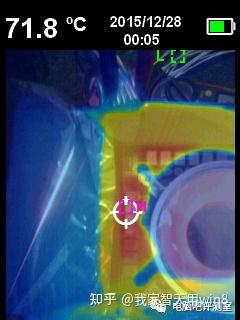

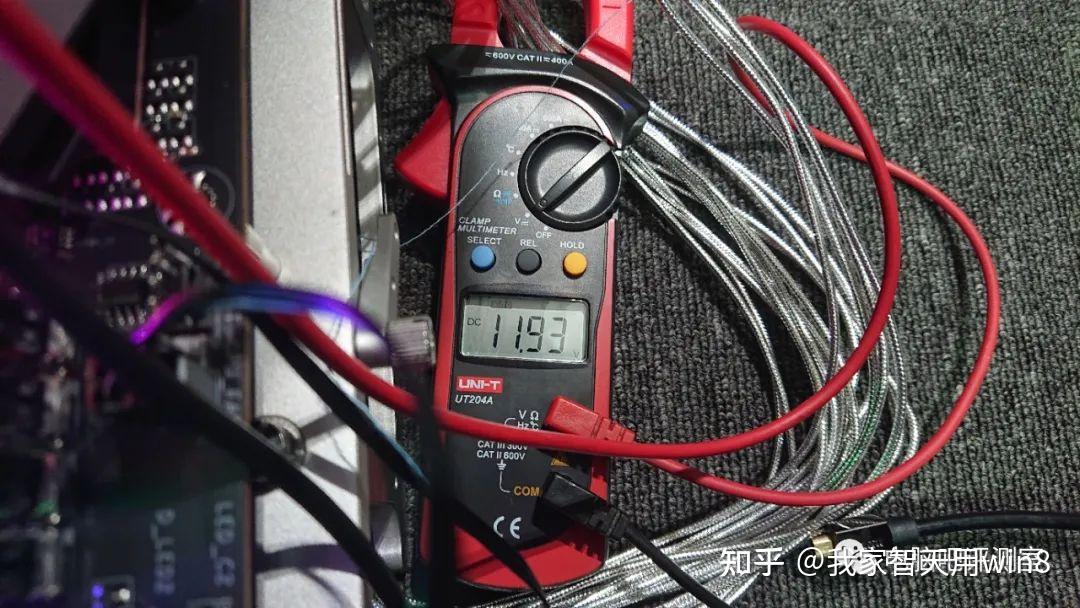

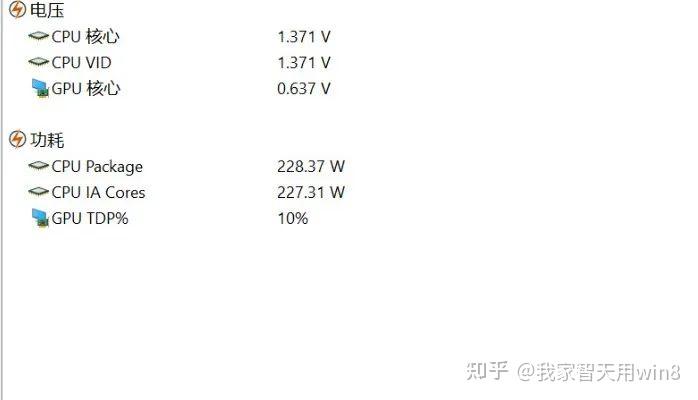

频次提拔到5G的i9-10900K，电压接纳SSD默认，此时SSD间接给了接近1.4V的电压。CPU输入电流22.41A，电压11.93V，功耗267.35W，检测功耗228.37W。此时测试的电感温度更高71.8度。很明显那里的电压偏移已经很明显了。同样的情况下今天的测试电压只需1.3V，不外总之，两者一个是顶级一个是中端，能有那个成就，整体来说仍是能够承受的。
频次继续推到5.1G，电压手动设置1.31V，固然明显降低了电压，小幅上升了频次，但CPU的功耗照旧上升，那已经充实申明适才的情况下那套电路的供电系统才能已经到达上限了。看来我之前推测的300-350W很明显是高估了。

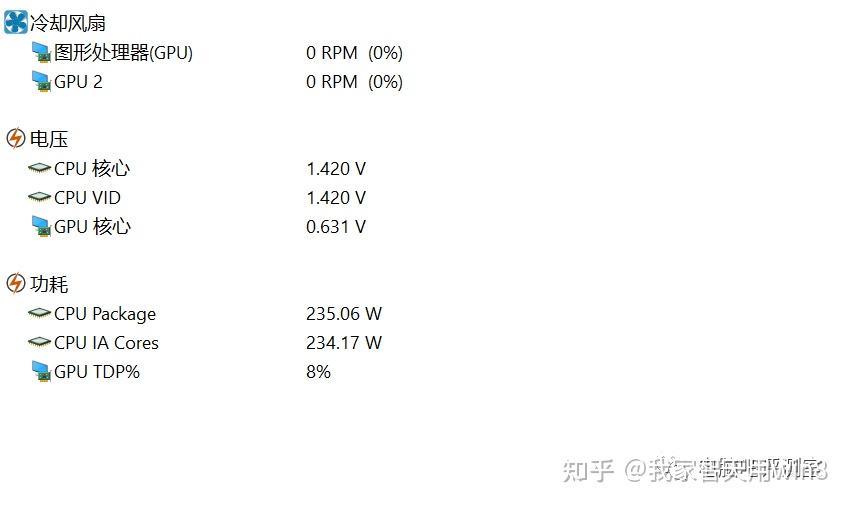

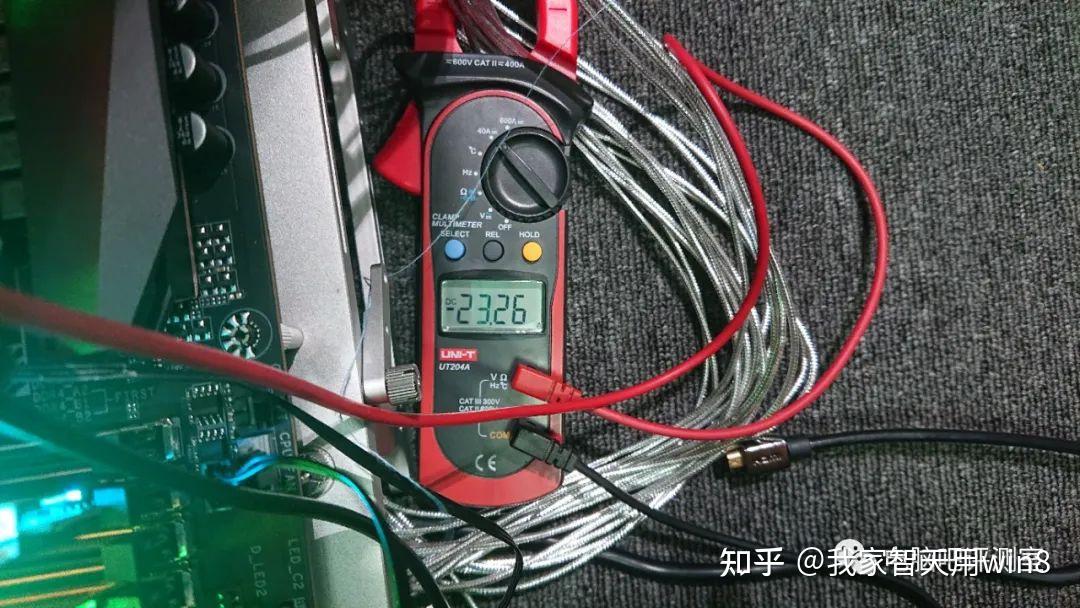

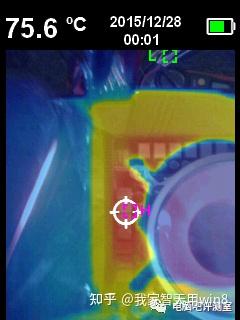

CPU输入电流23.26A，电压11.92V，功耗277.26W，检测功耗235.06W。此时测试的电感温度更高75.6度。也就是说能得出结论，整套电路都十分好，瓶颈在于中端表示的Vicshay SiC620A一体MOS，若是把那套MOS换了，表示应该会好更多。
总结：长处（√）：
1.比照前代极其强大的供电系统可控性
2.接纳构造设想合理性改善，BIOS大改
3.保留了Z490该有的原素（好比雷击三，和此后十一代酷睿M2扩展，PCIE4.0之类）
缺点（×）：
1.拖后腿的MOS用料（若是换一套，那就更好了）
2.价格（总之那不是GA的错，是Z490的错）
目前新的Z490SSD我也在陆续点评，B460也马上到手。能够说本年的400系列产物SSD堆料确实丰硕，但丰硕的代价就是价格。板厂需要花大量的原料堆叠SSD的电路构造设想来满足intel十代酷睿的供电系统需求，间接招致了本年的中端Z490SSD间接比往年的价格高了500-600。
关于GA来说，那块SSD是一次较好的测验考试，起首BIOS大改，各人诟病的问题末于处理。其次接纳高端电路构造设想往下延用的设法，效果来说就会像RTX2060和RTX2080用统一个PCB一样，固然感触感染来说并没有太大差距，但可控性高。小牛拖大车的那个设法有时候是有益处的，出格是关于intel目前能耗比失调的情况下，我供电系统供不外来和失控是两回事，那点问题，会在目前大部门的中低端SSD中表示尤为强烈。我也会在此后的中低端Z490点评中更详细的申明那个问题。
总的来说，做为一块小雕，Z490 AORUS PRO AX完成了对过去Z390的接班。总之那种系列产物打响还需要必然时间的承认。对GA来说，勤奋听取用户的心声，并为之改动是最重要的。想用户所想，思用户所思，方能得用户所拥。但考虑到目前十代酷睿缺乏性价比，只要十代酷睿价格合理了，那么中端Z490将才会是一个较好的讨论话题了。
