一、国外IDM企业在华规划
（一） 三星电子（Samsung）
三星在中国的开展可逃溯到上世纪70年代，在中韩还没有建交的汗青布景下，经香港从中国大陆进口煤炭，那是韩国企业在新中国成立以后和中国停止的第一笔商业。
1992年8月，中韩两国建交以后，在中国的开展起头加速。三星电子1993年4月在天津成立第一家合资企业。1994年三星电子的半导体营业进入中国。1995年1月，为加强在华营业，三星集团中国总部成立，1996年三星(中国)投资有限公司成立。
三星在中国规划沿袭了其国内的战略思绪，即不只是单纯的投资，而是打造一个贯串于产物筹谋、设想、研发到消费、销售全过程的本土化系统，停止上下流全财产链的延伸。从更深条理讲，三星在中国市场的投资规划关于拉动中国电子财产往上游延伸与手艺提拔意义严重。
2017年三星电子芯片营业销售额达690亿美圆，超越英特尔的同年销售额627.6亿美圆，初次成为全球更大芯片造造商。
三星电子近年来业绩的飙升，次要得益于旗下的芯片营业。固然三星电子Note 7的爆炸事务对公司智妙手机营业构成极大影响，不外凭仗着内存芯片营业，三星电子在利润上却呈现了大战。
表1：三星电子在华成立公司列表1. 三星电子中国研究院
三星电子中国研究院成立于2000年，是三星电子在华投资设立的第一个具有独立法人资格的研发机构，是国度批准认定的高科技软件企业，具有博士后科研工做站运营天分，现有研发人员800余名。
研究院自2010年起，在强化研发功效商用化的同时，愈加重视将来前沿关键手艺的研究和开发。研究院非常重视与国内出名高校的手艺合做，目前已与清华、中科院、上海交大等十余所出名大学及科研机构亲近合做，并胜利将合做功效商用化。
三星电子中国研究院以人工智能关键手艺，包罗形式识别、多媒体处置、人机交互、计算机视觉等；下一代无线通信核心手艺，包罗无线通信收集、芯片和末端手艺等研发为目的。2013年9月13日，"清华大学(计算机系)—三星电子中国研究院 智能媒体计算结合尝试室"正式揭牌。2013年5月6日，与三星电子株式会社配合成立"清华-三星半导体结合尝试室"。三星电子中国研究院在人工智能手艺有必然的储蓄，同时也在业界积极寻求优良人才。三星每年从清华、北大、中国科学院主动化研究所以及各大高校的计算机系招募AI人才。三星电子中国研究院第一位研究人工智能的专家15年以前就已经参加该研究院。那些AI专家刚进入时做的是手艺储蓄工做，之后做响应的研究工做，如今做的是产物。三星电子看好AI将来的开展，一方面，AI手艺在手机范畴开展十分迅猛。
另一方面，将来5到10年，基于天然语言的理解，AI手艺会连系典型的生活场景以实现万物互联。
2. 在华投资
1996年3月，三星(中国)投资有限公司成立，在国内目前有14家公司由其间接控股。
表 2三星(中国)投资有限公司在华投资公司列表三星电子有三个风投营业，别离是三星催化剂基金、NEXT和“三星风投”（Samsung Ventures）。NEXT部分，兴办于2017年1月，总投资额为1.5亿美圆，专注于虚拟现实、人工智能、物联网，以及其他新的前沿手艺企业。
2016年10月，GE、三星、沙特根底工业等外资企业与上海市宝山区政府配合合做参与的创投基金正式启动运营，基金次要投资范畴将为新质料及应用，投资对象以创业为主，海外手艺引进为辅。
2017年10月，国内AI芯片草创公司深鉴科技完成A+轮融资，本轮融资由蚂蚁金服与三星风投领投，招商局创投与华创本钱跟投，共融资约4000万美圆。三星详细投资金额未知。三星与深鉴科技之间偏重于存储等方面的合做，为AI芯片打造以深度进修处置器为核心的智能化处理计划和高效的整系统统，以便多范畴拓宽和产物落地，加速深鉴科技迈进贸易化阶段。此次三星第二次投资海外的AI新创公司，2016年10月三星曾向英国的Graphcore 投资3000万美圆。
3. 重要事务
2012年9月，西安高新区胜利引进三星电子存储芯片项目，其一期项目总投资达100亿美圆。该项目成为三星海外投资汗青上投资规模更大的项目，也是变革开放以来我国电子信息行业更大外商投资项目，陕西甚至西部地域引进的更大外商投资高新手艺项目。
2017年8月30日，三星电子株式会社与陕西省政府签订了投资合做协议，决定逃加投资70亿美圆，在西安高新综合保税区内建立三星（中国）半导体有限公司存储芯片二期项目。2018年3月28日，三星（中国）半导体有限公司存储芯片二期项目开工奠定仪式在西安举行。那个项目早就已敲定，萨德风波招致的压力延缓了三星在华开展的程序。
2017年3月，三星官朴直式颁布发表以80亿美圆的价格完成对哈曼国际的收买。本次收买案三星斥资80亿美圆，是三星汗青上更大的一次收买案。三星收买哈曼加强本身在娱乐电子范畴的地位，同时哈曼旗下拥有有AKG、HarmanKardon、Infinity、JBL等出名品牌也被三笔收入囊中。哈曼对三星的吸引力在于汽车互联营业，包罗汽车导航办事，车载娱乐系统以及车联网才能。三星电子暗示，该交易将帮忙三星电子进军汽车电子范畴，开辟车联网市场。哈曼国际在华旗下12家公司均收于三星旗下。
（二） 英特尔（Intel）
公司自1985年起头进入中国，在北京设立代表处。英特尔在中国的三十几年中，共履历了三大阶段，每•个阶段又都面对差别的拐点。
第一个阶段是进修期，从上世纪80年代中期到上世纪90年代中期的十年间，英特尔和其他跨国公司一样，刚来到中国，对中国的市场、财产、手艺开展、用户需求，在进修过程中有了深切的领会；
第二个阶段是高速开展期，从1995年到2005年的十年，是英特尔在中国快速开展的十年，英特尔与联想、朴直、同方、紫光、TCL、海尔等当地PC厂商一路鞭策中国PC财产开展。
第三个阶段是配合开展和将来摸索期，从2014年起头，英特尔进入一个全新阶段，英特尔起头找到新的踏板。在那个阶段，英特尔与中国财产有了愈加慎密的对接与合做。
英特尔2017年全球总销售额为627.6亿美圆。此中在中国销售额为147.9亿美圆，占比23.6%。
表 3 英特尔在华成立公司列表1. 英特尔中国研究院
做为英特尔研究院在海外设立的三个“地域性的研究机构”之一，英特尔中国研究院目前次要聚焦于研究与将来自主系统相关的关键手艺，包罗人工智能算法、自主系统平台和智能根底设备三大部门。1.人工智能算法，次要是视觉和人脸手艺，从识别、跟踪、到脸色阐发、物体检测、场景理解等等对应到一些硬件上，例如Movidius芯片或者FPGA。2.自主系统平台，是人工智能相关的一个研究标的目的，目的是推出一套基于CPU+FPGA异构计算的自主智能机器人开发平台，帮忙研究人员基于此平台停止开发。3.智能根底设备，即通信、智能存储。
2. 在华投资
1998年起头在中国投资，至今投资了140多家中国手艺公司，总额超越19亿美圆，近 40家公司已经上市或被收买，目前有40家投资组合公司，散布在北京、上海、深圳、广州、天津、重庆、杭州、无锡、苏州等地。
2014年9月，英特尔公司和紫光集团有限公司签订一系列协议，英特尔同时将向紫光旗下持有展讯通信和锐迪科微电子的控股公司投资人民币90亿元（约15亿美圆），并获得20％的股权。两边称，上述协议旨在通过结合开发基于英特尔架构和通信手艺的手机处理计划，在中国和全球市场扩展英特尔架构挪动设备的产物和应用。两家公司估计，此次投资将在2015岁首年月完成。那是迄今为行，英特尔在中国投给第三方更大的投资金额。
英特尔在中国的重点投资范畴次要存眷在云计算、大数据阐发、物联网、智能设备、可穿戴手艺、智能机器人手艺、无人机、车联网、虚拟现实和加强现实手艺等。
专项投资基金有：
2015年4月设立“英特尔投资-中国天使基金”，总额8000万人民币；做为 “英特尔寡创空间加速器”方案的一部门，天使基金为有潜力的创客供给创业基金和孵化办事；已经投资多家创业公司；
2014年4月设立“英特尔投资-中国智能设备立异基金”，总额1亿美圆；该基金重点投资智能设备，包罗平板电脑、智妙手机、小我电脑、2合1、可穿戴设备、物联网及其他相关手艺；基金已全数投出；
2008年4月设立5亿美圆的“英特尔投资-中国手艺基金II期”；该基金次要投资云计算、大数据、软件办事息争决计划及半导体设想消费等范畴；
2005年6月设立2亿美圆的“英特尔投资-中国手艺基金”；该基金次要投资互联网设备和办事、无线宽带通信、半导体设想和消费、数字多媒体等范畴。
3. 重要事务
英特尔希望在人工智能、无人驾驶、5G、虚拟现实、中国造造2025、精准医疗、体育、机器人等8个范畴与中国展开合做。目前英特尔已在芯片、5G、无人驾驶和人工智能等范畴与中国企业展开合做，包罗其与紫光集团旗下的芯片厂商展讯在无线通信和手机芯片的合做，与清华大学合做推展数位芯片范畴的研发，与中国挪动等电信业者及一些电信设备企业在5G方面深切合做，与上汽、四维图新在主动驾驶和高清地图范畴展开合做。
2014年5月，英特尔与瑞芯微达成合做，那是英特尔与中国集成电路财产的初次战略合做。两边的合做将有助于提拔全球入门级Android平板电脑的产物数量和上市速度。
2014年10月，大华股份结合英特尔(中国)有限公司举行发布会，正式颁布发表达成战略合做，连系本身优势强强结合，围绕视频监控范畴展开新的摸索，加快其在物联网及智能家居行业的全面规划。
2015年 4月9日，清华大学与英特尔公司正式签订备忘录成立战略合做，颁布发表以英特尔的处置器架构和清华大学的可重构计算研究功效为根底，联袂鞭策拥有自主常识产权的基于可重构计算手艺的新型计算硬件和软件研发，以办事中国及全球的市场。
2016年1月21日，英特尔公司、清华大学和澜起科技（上海）有限公司在北京正式签订协议，颁布发表联手研发交融可重构计算和英特尔X86架构手艺的新型通用CPU，以满足市场和用户需求。英特尔公司将供给资金及其它重要资本撑持项目研发。
2017年11月，在“2017英特尔人工智能大会”上，中国电信和英特尔颁布发表两边加大合做力度，为了让AI手艺实正落地，将来两边的结合尝试室次要聚焦两个维度：基于至强系列，打造AI根底平面平台；交融AI、物联网、5G、大数据等手艺，拓展行业多场景应用。此外，英特尔和中国电信两边在AI的合做次要存眷手艺的积累、生态系统和应用场景的培育上，两边将通过通力合作，充实释放AI在收柱行业的才能。
2018年1月，英特尔颁布发表与美光将在第三代3D NAND研发完成之后，大约2019年各奔前程。随后，DIGITIMES称，英特尔与紫光集团不断有意扩大合做，传出有延伸至存储器财产的迹象，业界揣测英特尔与美光“分手”的原因之一，可看做英特尔大连3D NAND厂与紫光集团展开合做所做的前期规划。
2018年1月，英特尔公司首席施行官科再奇在CES 2018上颁布发表，英特尔将同上汽集团、四维图新一路，在主动驾驶和高清地图范畴展开合做。上汽集团将基于Mobileye手艺在中国开发3、4、5级主动驾驶汽车。英特尔还颁布发表，将和上汽以及四维图新一路在中国展开 REM 新合做。
2018年2月22日，紫光集团旗下核心企业紫光展锐联袂英特尔公司正式颁布发表两边达成5G全球战略合做。两家领军企业将面向中国市场结合开发搭载英特尔5G调造解调器的全新5G智妙手机平台，并方案于2019年实现与5G挪动收集的摆设同步推向市场。
2018年2月27日，在西班牙巴塞罗那世界挪动通信大会期间，中国挪动结合全球20家末端财产合做伙伴在GTI国际财产峰会配合启动“5G末端先行者方案”。做为中国挪动在5G范畴的重要合做伙伴，英特尔首批参加到该项方案中，联袂普遍的5G生态合做伙伴，配合推进5G末端财产的立异与成熟。一方面，英特尔不竭加强关于无线产物的研发力度。另一方面，英特尔还在联袂合做伙伴，操纵英特尔挪动试验平台（MTP）停止基于预5G或5G NR的互操做性测试（IODT）。
（三） SK海力士（SK Hynix）
SK海力士在中国建有完美的晶圆造造、封拆测试基地。
表 4 SK海力士在华成立公司列表1. SK海力士半导体（中国）有限公司
2005年4月和意法半导体合资在无锡成立海力士-意法半导体有限公司，2008年3月改名，海力士-恒忆半导体有限公司，2010年9月正式改名为海力士半导体(中国)有限公司，2012年5月正式改名为SK海力士半导体(中国)有限公司。次要消费12英寸DRAM芯片，应用范畴涉及小我电脑、办事器、挪动存储等范畴。SK海力士半导体（中国）有限公司在无锡停止了屡次增资及手艺晋级，累计投资额达105亿美圆，是中国半导体、也为江苏省投资规模更大的外商投资项目，SK 海力士无锡厂目前更高产能每月可达13万片，约占 SK 海力士 DRAM 产能的一半。
2017年11月，SK 海力士与无锡市政府签约，方案投资86亿美圆扩大DRAM产能，二工场项目建成后，将构成月产20万片10nm级晶圆的消费才能。厂房估计2018岁尾落成 ，在2019年搬入机台设备起头实现量产 。
2. SK海力士半导体（重庆）有限公司
2013年5月，SK海力士和重庆市政府签订了关于封拆测试的投资协议，同年7月成立公司并开工建立。SK海力士重庆封拆测试工场占地28万余平方米，2014年9月举行完工仪式，一期项目投资2.99亿美圆，目前月均匀产能已超越7000万只，实现了大幅增长。
本项目在2013年和2014年被重庆市人民政府选定为重点项目，获得政府有关机关的积极撑持。SK海力士将与重庆的高校停止产学研合做，联袂促进人才培育和手艺开发活动，同时，积极开展奉献活动，主动参与社会公益活动，认实履行企业社会责任，谋求与重庆社会的配合开展。
2017年9月23日， SK海力士和重庆市政府签订了关于“SK海力士重庆封拆测试2期项目”的谅解备忘录，拟在西永建立年产9亿只晶元的存储芯片封拆测试项目，建成后将使其成为SK海力士全球更大封拆测试基地。
3. 海辰半导体（无锡）有限公司
2018年2月，原位于韩国清川的海力士M8厂迁到无锡注册落户，改名为“海辰半导体（无锡）有限公司”。该厂是SK海力士独立出来的8寸晶圆厂，在无锡的注册本钱为1.5亿美圆，规划月产能为10万片。
该厂次要消费面板驱动IC(DDI)、电源办理IC(PMIC)、CMOS影像感测器(CIS)。原M8厂更大客户为LG，替LG代工消费液晶屏幕的DDI。M8也替韩厂Silicon Mitus造造PMIC，并为SK海力士消费CIS。
SK海力士旗下全资子公司System IC将持有中国合资公司50%的股权。SK海力士System IC公司暗示：新成立的M8项目合资公司将以无锡为基地，以在中国上市为目的，植根中国本土，实现当地化开展，那对SK海力士集团有着严重而深远的意义，希望市、区指导能一如既往地对项目赐与撑持。SK海力士System IC公司，其前身SK海力士代工营业部从2010年起起头代工营业。
4. 无锡政府撑持
自SK海力士落户无锡以来，江苏无锡查验检疫局通过建立“一站式办事窗口”、施行“全程报检无纸化”，以及启动 “两曲、三通、四同一”为次要内容的查验检疫区域一体化工做形式，既便利企业快速便利报检，又帮忙企业大幅进步通过效率，遭到了辖区企业的普遍好评。此外，针对SK海力士投资项目大、进口设备多、通关要求急、响应速度高档特点，无锡查验检疫局还出格施行了“全程项目办理”，通过施行“三维一体式”报检、专人专岗查验、“点对点”手艺撑持，为企业“量身定造”查验监管形式。
近年来无锡扎实推进财产强市主导战略，把集成电路财产做为财产开展的重点，专门造定出台相关政策定见，设立总规模200亿元的财产投资基金，加快推进集成电路财产开展。
2015年，无锡市委、市政府确立施行财产强市主导战略，提出要构建以新兴财产为先导、先辈造造业为主体、现代办事业为支持的现代财产系统，全力打造现代财产开展新高地。
2016年，为进一步阐扬无锡的财产根底优势和资本特色优势，无锡市委、市政府进一步了了了推进财产强市的途径和重点，提出要以开展具有比力优势的战略性新兴财产为优先选项，造定出台《加快开展以物联网为龙头的新一代信息手艺财产三年动作方案》，鼎力开展物联网、高性能集成电路、大数据和云计算等信息手艺财产。
在“十三五”期间设立总规模200亿元的财产投资基金，重点聚焦培育若干个国表里出名的集成电路龙头企业，搀扶一批中小型集成电路企业，力争全市集成电路财产年产值打破1000亿元。那是无锡市初次对集成电路财产设立专项基金。
2018年2月，无锡市政府发布了《关于进一步撑持以物联网为龙头的新一代信息手艺财产开展的政策定见》、《关于进一步撑持集成电路财产开展的政策定见》两个文件，将强化政策引导，鞭策物联网、集成电路等新一代信息手艺财产加快开展。此后，无锡全市契合前提的广阔信息手艺范畴企业，都将有时机享遭到那份政策盈利。上述两个《政策定见》出台后，将与现代财产开展政策、太湖人才方案等现行政策彼此跟尾、互为弥补，与《加快开展以物联网为龙头的新一代信息手艺财产三年动作方案》相辅相成、互为支持，从而构建了一个目的明白、特色明显、科学完整“晋级版”的现代财产政策系统。
（四） 美光（Micron）
美光成立于1978年，总部位于爱达荷州，专注于存储芯片的设想与造造，自有晶圆厂，目前也是美国独一一家存储芯片造造商，次要产物为DRAM和Flash。美光市值在全球半导体行业始末连结在第5-第10位，而且在存储行业不断稳居第二。美光2017年在中国大陆市场的营收达104亿美圆，占其总营收的51%。
美光的营业散布全球，在全球拥有三万名正式雇员。在中国，美光科技公司在西安设有封测工场；在上海设立了市场营销处事处和集成电路设想中心；在北京、深圳设立了市场营销处事处，努力于为上海、北京、深圳、福建和其他省市的客户供给高程度的办事。
表 5 美光在华成立公司列表1. 美光半导体（西安）有限责任公司
2005年9月美光颁布发表在西安投资成立封拆测试消费基地。一期投资2.5亿美圆，于2006年开工，2007年3月建成投产；2010年2月投资3亿美圆建立二期测试基地，2011年4月投产；2013年1月，投资2.16亿美圆用于三期测试产能，2013岁尾项目投产；2014年2月联袂力成科技，新建一先辈之封拆项目厂房，做为将来数年力成供给美光封拆办事利用，2016年3月25 日正式投产。
从2005年起头美光已经先后4次选择在西安高新区停止投资投产，总投资额已经超越了10亿美圆，到达了10.16亿美圆。美光（西安）的半导体封拆测试产能将占美光全球产能的97%以上。
2. 美光上海研发中心
美光还在上海设有两个研发中心。一个是美光半导体手艺（上海）有限公司，位于浦东外高桥保税区，处置并行NOR和eMMC的产物开发和NAND设想验证。另一个是美光半导体（上海）有限责任公司，位于漕河泾开发区，从业内先辈工艺手艺的DRAM设想，SSD和e•MMC产物的软件开发。两个研发中心彼此辉映，为位于亚洲的手机和消费类电子设备造造商供给有力撑持。
美光半导体手艺（上海）有限公司脱胎于原英特尔闪存事业部(Intel Flash Business Group)。2010年为美光科技收买。该公司始创于1996年，2000年转型成为研发公司，其后逐步涵盖设想部，开发部，量量部，市场部和应用部，成为一个功用完好的研发中心。该公司的研发产物皆基于业界领先的工艺手艺，包罗业界领先的45nm NOR，20nm NAND，以及世界上第一款相变存储器 (PCM) 芯片。同时该公司亦为客户供给完好的存储器处理计划，帮忙客户开发高量量、高性能、低成本的电子系统。该公司设想开发的产物被应用于几乎所有的电子产物范畴。
在4大存储巨头中，美光是独一将研发机构设立在上海的，成立了美光半导体（上海）有限责任公司。在过去的10多年中，上海研发中心已经独立tapeout了数代产物，现在最新的3D Memory设想也落户于上海。美光上海的设想次要分为IC，System和Controller(MCU)设想。
3. 重要事务
（1）美光：3年内不在大陆设厂
2015年，紫光集团就有意投资230亿美圆收买美光公司，但被回绝了，并且为了让外界安心，美光公司还暗示三年内不会在大陆成立晶圆厂。2015年12月，美光颁布发表以32亿美圆收买台湾华亚科，但一波三折。2016年，美光申请并购华亚科800亿元新台币联贷时曾提出五大许诺事项：一是，美光并没有任安在大陆造造DRAM的方案或决定；二是，在大陆造造DRAM并不是美光既定的公司目的，也未向紫光或任何大陆公司许诺造造DRAM及手艺移转；三是，假使将来美光有在大陆投资及造造DRAM的方案，会在第一时间对外自行揭露，并且该方案至少要耗时2-3年，短期内不成能；四是，美光透过并购华亚科与台湾市场有更进一步的联合，才是美光开展战略的首要重点；五是，美光合并华亚科之后，单是间接聘雇的团队人员就会超越5500名。
（2）美光告状福建晋华
2017年12月4日，美光按照“庇护营业奥秘法”(Defend Trade Secrets Act)，以及“反讹诈及受贿组织法”(Racketeer Influenced and Corrupt Organization Act)，在加州北部联邦法庭提起民事诉讼申请，状告台湾代工场联华电子(UMC)和福建晋华偷盗其贸易秘密等不妥行为。美光公司发言人证明了那一诉讼，并暗示：“美光积极庇护其全球智财权，并将操纵所有可用的法令兵器来处理一切盗用行为。”
（五） 德州仪器（TI）
自1986年进入中国大陆以来，德州仪器除在中国成立了庞大的代办署理商销售网外，还在北京、上海、广州、深圳、成都、南京、南通、西安、武汉、厦门、东莞、珠海、青岛、苏州、杭州、长沙以及香港设立了销售、市场营销、和手艺撑持团队。目前德州仪器已在中国大陆设立18个分公司，有超越1400名员工，5个研发中心、1个产物分拨中心，以及1个集晶圆造造、封拆和测试于一体的造造基地。

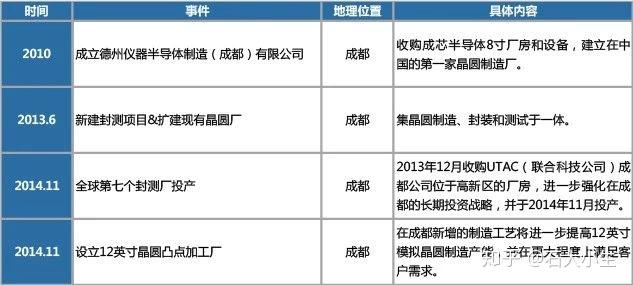

表 6 德州仪器在华成立公司列表1. 成都政府撑持
目前，成都在集成电路、新型显示、计算机、收集通信、电子元器件、信息平安等范畴已具备相当规模，吸引了英特尔、华为、戴尔、纬创、富士康、仁宝、联想、京东方、德州仪器等一批世界级企业来蓉投资，具有较为完好繁荣的财产链，构成了领先中西部甚至全国的开展优势。
德州仪器选择成都设立其首个在中国国内的消费基田主要有4方面的考虑：一是成都会政府、高新区给高新企业供给了优良的投资情况；二是成都的根底设备十分完美，空港运输才能排名全国第四；三是成都在中国西部大开发战略中饰演着不成替代的角色，德州仪器在成都成立造造厂将帮忙本身更好地在西部大开发中为中国客户供给撑持；四是四川出格是成都的电子行业人才储蓄充沛。德州仪器和本地的大学停止了亲近的合做，如成都电子科技大学就同德州仪器成立了结合尝试室，成为德州仪器全球核心大学方案中的7所高校之一。
2. 重要事务
（1）德州仪器与电科院通信誉电分公司签订智能电网战略合做备忘录
2011年2月，德州仪器颁布发表与中国电力科学研究院通信与用电手艺分公司结合签订《智能电网战略合做备忘录》，旨在撑持电科院通信誉电分公司在中国智能电网、智能能源及智能家居等相关范畴的开展。按照备忘录要求，两边均视对方为中国智能电网、智能能源及智能家庭等相关范畴的战略合做伙伴，TI将向电科院通信誉电分公司供给针对智能电表、智能末端及智能能源产物从芯片到系统的全方位撑持，以鞭策国度电网芯片财产基地的建立和开展。
（2）德州仪器为中国多家领先互联网企业带来物联网处理计划
2016岁首年月，德州仪器颁布发表其与腾讯、百度、阿里巴巴及京东四家中国领先的互联网企业成立了IoT合做伙伴关系。通过久经行业验证的低功耗和超低功耗SimpleLink无线MCU产物组合，TI针对四间企业的差别IoT应用供给了多种立异的无线毗连处理计划。
（3）德州仪器联袂宁波中车时代共建“智能传感结合尝试室”
2016年5月，德州仪器日前联袂宁波中车时代传感手艺有限公司在宁波举行了“宁波中车时代—德州仪器智能传感结合尝试室”揭幕仪式。将来，依托智能传感结合尝试室平台，两边将努力于在智能传感，工业物联网系统，无线通信手艺等范畴开展深度合做，为宁波中车时代迈进更为宽广的汽车、工业和新能源市场供给战略撑持。
早在十余年前，TI就与中国中车旗下的中车株洲电力机车研究所有限公司以及子公司株洲中车时代电器股份有限公司成立了战略合做伙伴关系，并于2012年在长沙设立销售与手艺撑持办公室，以进一步将资本切近客户，供给愈加优良的当地撑持与办事。2013年，TI成为时代电器更大的半导体供给商，并为其供给领先的模仿和嵌入式处置产物。2015年，为处理株洲所下一代列车驱动系统的整体功耗疑难，TI 数字处置器（DSP）产物线与株洲所慎密共同，结合定造出全球第一款适用于轨道交通市场的高可靠性，低功耗，高性能的数字处置器芯片。
（六） 恩智浦（NXP）
恩智浦半导体于1986年以荷兰飞利浦公司半导体营业部的前身在中国设立处事处并开展营业，至今已在华深耕30年。为有效施行手艺互动和促进中国集成电路财产的协做开展，恩智浦中国区总部于2015年正式设立于上海。
恩智浦目前在上海、北京、深圳、苏州及其他十四个城市设立了处事处，并成立六座研发中心，一座手艺领先的工场，并与多家中国企业成立了合资公司，在大中华区员工总数超越7000人。2000年在东莞设立封测厂，跟着尺度产物部分的出卖，如今归属安世公司。1992年摩托罗拉起头在天津开展营业，2001年起头封测营业，2004年5月1日，做为摩托罗拉半导体营业重组的一部门，飞思卡尔继承摩托罗拉所有的半导体相关营业。2015年12月恩智浦完成并购飞思卡尔。目前在天津有一座封测厂，在北京、苏州和天津有3个研发中心。恩智浦在华规划次要集中在汽车电子、物联网和平安付出范畴。

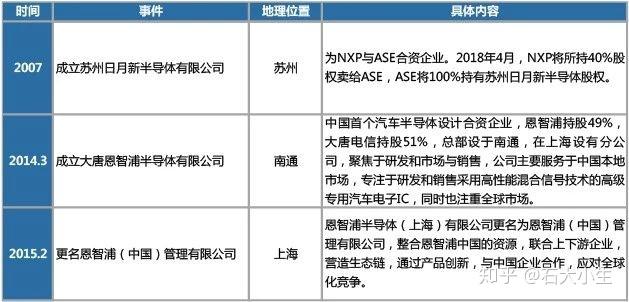

表 7 恩智浦在华成立公司列表1. 合做事务
2014年12月，恩智浦与同济大学成立针对车对车和车对根底设备通信(V2X)的结合尝试室，为中国市场定造互联汽车处理计划。
2015年11月，恩智浦与同济大学深化合做，配合撑持“中国造造2025”试点项目之一的“上海智能网联汽车示范项目”，恩智浦为该项目供给智能互联汽车处理计划。
2016年2月，恩智浦与中芯国际颁布发表开展持久手艺研发与当地化合做，进一步鞭策当地集成电路财产立异晋级，撑持中国在金融信息自主可控方面的开展战略。
2017年4月，恩智浦正式获得由国度密码办理局颁布的《商用密码产物消费定点单元证书》，成为国度商用密码产物消费指定单元。恩智浦是首个获得该证书的国际半导体企业。商用密码是指对不涉及国度奥秘内容的信息停止加密庇护或平安认证所利用的密码手艺和密码产物。
2017年4月，中国信息通信研究院与恩智浦签定智能网联汽车/车联网战略合做协议，配合鞭策智能网联汽车、车联网范畴的国际手艺交换与人才培育。
2017年4月，经工业和信息化部承认，恩智浦正式成为“中德智能网联汽车、车联网尺度及测试验证试点示范企业”。
2017年5月，恩智浦正式参加国内首个智能网联汽车试点示范区，成为国度智能网联汽车（上海）试点示范区新成员，全面撑持上海市开展车联网DSRC手艺道路测试。
2017年6月，恩智浦联袂保隆科技深化汽车胎压监测范畴合做，配合推进中国汽车胎压监测财产开展。
2. 重要事务
2016年，恩智浦尺度件营业被建广资产牵头的中国财团以27.5亿美圆收买，并以此为根底组建了全新的Nexperia(安世半导体)，那不只是中国半导体行业史上更大的一笔海外并购案，同时也让安世半导体成为中资控造的规模更大且利润更高的传统IDM形式半导体企业。安世半导体产物包罗分立器件、逻辑器件及PowerMOS等产物，关键应用范畴涉及汽车电子、工业控造、电信通信、消费电子等，在多个细分市场均名列前三，具有很高的市场合作力和盈利才能。
安世半导体被中资收买后，其运营和办理继承了恩智浦尺度器件营业的传统，总部仍然设在荷兰，不外企业的战略重心明显向中国市场倾斜。固然建广的整体收买除了手艺设想部分之外，还包罗恩智浦位于英国和德国的两座晶圆造造工场和位于中国、马来西亚、菲律宾的三座封测厂和位于荷兰的恩智浦工业手艺设备中心，及尺度产物营业的全数相关专利和手艺储蓄。
在营业上，安世半导体专注于分立器件、逻辑器件及MOSFETs的消费和销售，重点聚焦汽车和挪动通信两大市场，此中汽车营业占比到达40%。在2017年，其营收超越14亿美圆。
2018年3月初，安世半导体颁布发表安世半导体(中国)有限公司出力扩建的广东新分立器件封拆和测试工场正式投产，全厂总面积到达72,000 平方米，新增16,000 平方米消费面积，年产量到达900 亿件；按照产物组合，实现增长约50%，有力地撑持了安世半导体营业开展方案。广东新工场的投产，使安世半导体全年总产量超越1 千亿件。
2018年4月23日，合肥市产权交易中心发布了一则通知布告，内容显示，，受合肥芯屏财产投资基金（有限合伙）委托，安世半导体部门股权停止公开让渡，已于22日确定让渡给合肥中闻金泰半导体投资有限公司、云南省城市建立投资集团有限公司、上海矽胤企业办理合伙企业（有限合伙）结合体。
（七） 意法半导体（ST）
意法半导体成立于1988年，公司不断处置数字消费电子、微控造器、汽车产物、智能功率、MEMS和传感器的研发，目前营业区域包罗欧洲区（德、意、法）和亚太区（中、日、韩及南亚），意法不断对峙走多元化产物战略，旗下浩瀚的半导体产物以及处理计划已经渗入到造造业的各个范畴。但是行业不景气也确实影响了其营收。如今，意法半导体营业重点放在智能驾驶和物联网范畴。能驾驶营业涵盖ADAS、V2X以及新能源汽车范畴，契合汽车行业平安、联网以及绿色的开展大标的目的，此中平安范畴的营业越来越占重要地位。聪慧工业、智能家居与聪慧城市，以及智能硬件做为物联网次要构成部门，将来关于半导体产物及处理计划的需求也十分庞大。意法半导体20世纪90年代进入中国投资建厂，重点发力汽车电子和物联网范畴，中国已经成为其更大营收地。

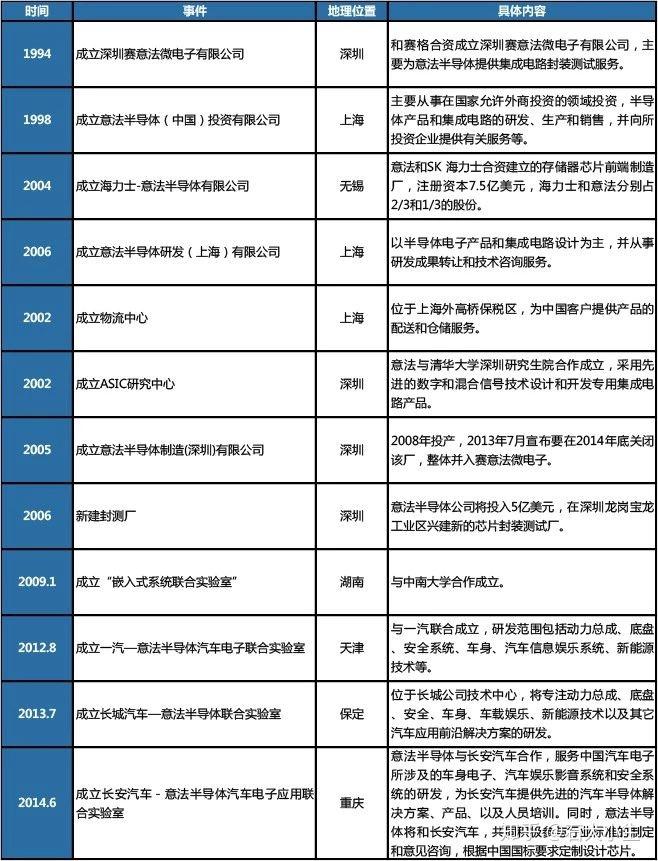

表 8 意法半导体在华成立公司/结合尝试室列表1. 重要事务
2017年5月，意法半导体与华大斗极颁布发表合做开发、营销汽车GNSS(全球导航卫星系统)处理计划。
2017年5月，中科芯时代、中国科学院微电子研究所和意法半导体集团签订产物开发合做协议，签约后，三家机构将结合开发应用于新能源汽车的电池办理系统芯片。该合做方案操纵意法半导体的更先进的智能功率(BCD)手艺和SPC5x汽车微控造器开发系列电池控造器芯片。为满足市场对性能、量量和可靠性的要求，三方将与中国电池厂商和车企亲近合做定义电池控造器处理计划。通过结合研发，中科芯时代的团队将积极进修意法半导体在新能源汽车电子方面的先辈手艺和经历，提拔中国团队在新能源汽车关键元器件，包罗功率器件、智能驱动器、微控造器、控造及毗连器等方面的设想消费才能，结合研发的处理计划将使得中科芯时代在汽车电子市场的抢占优势地位。
（八） 英飞凌（Infineon）
西门子半导体事业部做为英飞凌科技(中国)有限公司的前身于1995年正式进入中国市场。自从1996年在无锡成立第一个企业以来，英飞凌的营业获得十分敏捷的增长。英飞凌在中国成立了涵盖研发、消费、销售市场、手艺撑持等在内的完好的财产链。在研发方面，英飞凌在上海、西安成立了研发中心，操纵国内的人才资本，参与全球的重点项目研究；在无锡的后道消费工场，为中国及全球其他市场消费先辈的芯片产物；并以北京、上海、深圳和香港为中心在国内成立了全面的销售收集。目前英飞凌在中国已获得和正在申请的专利数量达3300项，成立了20多个结合尝试室。2017年英飞凌在华销售额在占销售额的25%，中国已成为英飞凌第一大市场。英飞凌次要聚焦于汽车电子、工业功率控造、电源办理与多元化市场和智能卡与平安等范畴。
英飞凌深耕中国市场，积极推进“与中国共赢”战略，助力“中国造造2025”是重要的战略行动之一。为落实那一行动，英飞凌按照目前全球智能造造开展和中国造造业现状，首创了三角贸易形式。一方面，欢送本土造造企业参不雅无锡智能工场，通过多种形式将全球胜利经历与本土造造企业分享，包罗与通富微电子及金邦达的智能造造办理合做项目；另一方面，与政府指导部分、消费系统设备、计划、集成商以及中国一流高校合做，为本土造造企业供给智能造造办理尺度和征询办事，由合做两边供给施行办事，合力帮忙本土造造业开展积极有效的转型晋级，包罗做为工信部智能造造联盟副理事长为中国智能造造建言，与中国电子手艺尺度化研究院合做的智能造造试点项目，以及与西安交通大学结合发布《智能造造办理白皮书》。

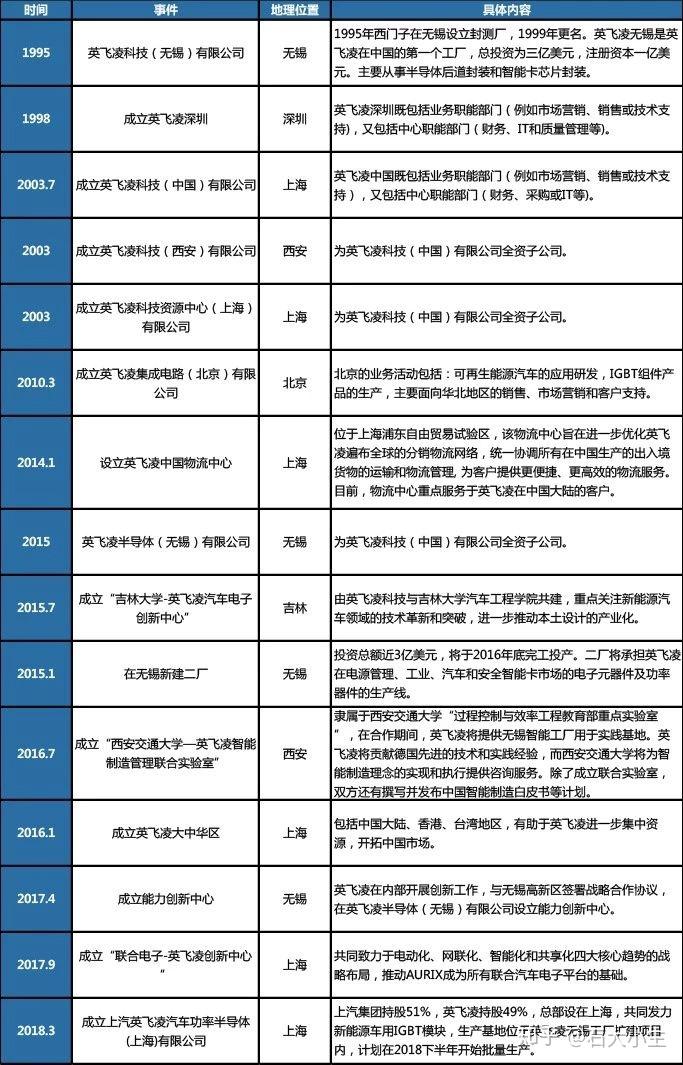

表 9 英飞凌在华成立公司/机构列表1. 英飞凌无锡
英飞凌在无锡设有两家公司，别离是英飞凌科技（无锡）有限公司（1995年）、英飞凌半导体（无锡）有限公司 （2015年）。
2014岁尾，英飞凌总部与无锡市政府签定新的战略合做协议，在将来注资3亿美圆，将无锡打形成其在全球最重要的消费基地之一，还方案将高端汽车半导体部件等项目从德国引入无锡，持续扩大中国区的营业。
2015年10月，英飞凌科技颁布发表成立其在无锡的第二个工场。新工场投资总额近3亿美圆，占空中积34030平米，将于2016岁尾落成投产，待所有产线全负载运行后，估计新增员工约2500名。
2015年，英飞凌在锡增资，设立了英飞凌半导体（无锡）有限公司，消费IGBT（功率半导体）模块。
2017年4月，德国英飞凌科技集团与无锡高新区签订战略合做协议，将在英飞凌半导体（无锡）有限公司设立才能立异中心。那意味着，无锡将成为英飞凌在全球集运营和立异于一体的区域性功用总部。
2018年3月，为更好满足中国新能源汽车市场需求，上汽集团和英飞凌集团合资成立了上汽英飞凌汽车功率半导体（上海）有限公司，总部在上海，消费基地位于英飞凌无锡工场扩建项目内，次要消费适用于混合动力汽车和纯电动汽车的IGBT功率半导体模块新品。项目方案本年7月投产。
2. 重要事务
2012年，英飞凌汽车电子事业部创始了业内第一辆汽车电子电控单位系统计划交互平台——汽车电子生态圈。2017年，英飞凌已持续六年举办汽车电子生态圈活动，共有800位参会者，此中400位是购票入场，足见其火爆水平。同时，英飞凌继续把生态圈建立发扬光大，由工业功率控造事业部牵头胜利在广州举办了第一界家电生态圈群英汇活动。在生态圈上，并非英飞凌要保举本身的产物和手艺，而是结合合做伙伴一路，切磋财产的将来，切磋合做的多元化。”生态圈的建立可以更好地帮忙我们的合做伙伴、帮忙学校培育人才，一路生长，是英飞凌赢在中国的重要构成部门。将来英飞凌还将在电源办理和多元化市场事业部测验考试生态圈的成立。
2014年9月，英飞凌与总部位于中国无锡的中科院物联网研究开展中心签订战略合做协议，两边将成立持久、全面的战略合做伙伴关系，充实操纵各自的战略资本、优良渠道和核心才能，协力开发物联网相关手艺和产物，开展物联网示范工程。而且在自有的无锡工场运用物联网手艺，开展智能消费，成为无锡的物联网十大应用案例。
2015年1月，英飞凌颁布发表正式参加中国电动汽车百人会国际专家征询委员会。做为百人会成员中独一芯片企业，英飞凌科技与国度政府部分、汽车财产链上下流、能源、信息、交通规划、高校及研究机构等范畴的专家学者们配合出席，切磋我国电动车开展重生态，规划财产将来开展蓝图。
2016年5月，英飞凌科技与昆腾微电子在北京正式签订战略合做协议。两边将整合研发手艺和优势资本，联袂研发面向中国智能卡和挪动付出市场的高性能、双界面平安控造芯片。
2016年11月，英飞凌科技股份有限公司与包罗美的、华为、腾讯、中国电子手艺尺度化研究院等合做伙伴在北京结合倡议成立“聪慧家居互联平安开放尝试室”。
2017年3月，英飞凌联袂美的为平安智能家电供给智能WiFi模块，并与美的研发基于硬件平安的智能门锁，协助其通过BCTC平安认证。
2017年4月，全国首个物联网开放尝试室在福州揭牌，英飞凌成为首批战略伙伴，搭建了集结智能找平、电动充电桩等多种功用合一的eluminocity智能路灯系统。
2017年5月，英飞凌科技股份公司与通富微电子股份有限公司署了战略合做协议，将通过火享德国工业4.0的经历和常识，帮忙提拔通富微电的造造才能和消费力。按照合做协议，英飞凌将为通富微电供给征询撑持，从设备消费力、消费周期、定时交付和量量等方面评估通富微电目前的造造绩效情况，并提出造造力提拔计划。
2017年9月，英飞凌科技股份公司与金邦达签订了战略合做协议，两边达成共识，英飞凌通过火享德国工业4.0的经历与常识，协助金邦达从架构上改良现有多系统的集成，进一步提拔金邦达智能运营程度。
2017年10月，英飞凌与西安交通大学结合发布由两边合做编写的《智能造造办理白皮书（2017版）》。白皮书的出书旨在为政府造定智能造造开展政策及相关国度战略，供给根据和施行标的目的；同时，也为有志于鞭策智能造造开展的企业，供给造造办理指南，帮忙企业实现智能造造办理的有效落地。此次活动是继去年两边联袂成立“西安交通大学—英飞凌智能造造办理结合尝试室”后，在鞭策“中国造造2025”道路上迈出的又一坚实程序。
2018年1月，英飞凌颁布发表参加百度阿波罗方案。基于百度人工智能和主动驾驶才能以及英飞凌汽车电子硬件平台的优势，两边将开展深切合做，努力于鞭策主动驾驶手艺的快速开展，提拔群众智能化生活程度。百度自2017年推出阿波罗主动驾驶平台以来，成立了上到云端办事及开源软件，下至参考硬件与车辆平台的强大手艺框架和完美生态系统。在阿波罗方案的硬件平台中，微处置器、雷达和激光雷达传感器芯片、信息平安、功用平安等范畴，都是英飞凌所涉及的重点产物和应用，并将成为两边合做的次要标的目的。
（九） 东芝（Toshiba）
东芝1980年在香港设立了海外分公司“东芝电子香港有限公司”，起头开展大中华地域的半导体销售营业；1988年在中国大陆创建了香港有限公司的上海分公司，以华东地域为中心正式开展营业；1996年，东芝手艺开展(上海)有限公司成立，接收中国大陆的半导体营业；2002年，公司名称变动为东芝电子(上海)有限公司，跟着营业进一步扩大，2012年整合北京、大连、深圳、厦门等销售公司，2014年2月正式改名为东芝电子(中国)有限公司。对东芝的半导体、存储产物事业而言，目前中国已成为更大的销售地域，中国市场已经成为东芝最重要的市场。
2002年成立东芝半导体(无锡)有限公司，2016年8月登记，厂房和设备被日月光上海购得。
2018年3月“慕尼黑上海电子展”期间，东芝电子元件及存储安装株式会社数字营销统括部总监吉本健、东芝电子(中国)公司副总司理野村尚司、存储器战略营业企划统括部总监中藤俊辅、存储&电子元器件处理计划市场统括部总监谭弘先生介绍了东芝的“超越手机”规划及展现的重点产物。当智能设备逐渐超越手机的范围，进入到物联网或整个世界时，东芝规划了许多重点芯片产物来撑持那些应用，例如毗连类芯片、图像处置芯片、马达驱动芯片、电源和功率器件、存储器等。规划VR、智能家居、主动驾驶、车联网、机器人等范畴。
二、造造企业在华规划
（一）台积电（TSMC）
台积电在大陆投资形式有别联电、力晶以“和大陆官方合资”停止，而是独资设厂；在大陆规划20多年的庞大，目前在陆共6座厂，大陆市场销售额占整体营收约3成。
台积电投资重心仍集中台湾，除了12寸规模已近百万片，是大陆的50倍外，将来共同台湾全力协助处理3nm所需的水、电、地盘及环评，投资金额高达5000亿元新台币的3nm投资方案。

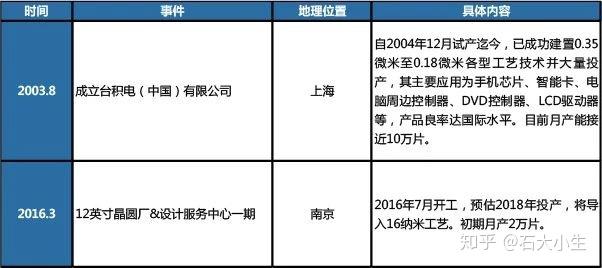

表 10 台积电在大陆成立公司列表1. 重要事务
2016年3月份由张某忠亲身领军与南京市政府签订协议，将投资30亿美圆，也是台湾历年来对大陆更大的单笔投资，在南京成立一座12英寸晶圆工场及一个设想办事中心。
台积电规划，南京12英寸晶圆厂估计2018年下半年起头量产16纳米造程，单月产能规模约2万片，估计占台积电总产能的2．5％。
大陆只是台积电全球规划的一环，因大陆客户近年来占台积电营收占比快速生长，为就近办事客户，才会选在南京设厂。“独资”南京建厂的台积担忧核心在大陆建厂会让秘密泄露。电台积电也回复，起首“独资”的形式就是一种庇护，别的台湾更先进的造程、最重要的消费与研发基地仍在台湾。
通过火析“独资”的台积电在大陆建厂却其实不愿意分享手艺果实，实为形势所迫，张某忠说“即便如今去也已经晚三星一年，但再不登岸，将来恐将毫无合作力，其实是时间已晚，不能不去”。那就是来大陆开厂的本意。
2017年12月，台积电获得坐落江苏省南京市浦口经济开发区步月路以北、云杉路以西、秋韵路以南地盘的50年利用权。获得地盘面积达503627平方米，总交易金额达人民币1.73亿元，等于一坪新台币5,159元（每平方米仅345元人民币），以南京本地工业地盘价格每平方米约人民币1215元比拟，台积电的获得成本只要市价的28.4％。台积电的南京厂将在2018年第2季起头消费，后续还有扩产方案，新获得的地盘将用来兴建南京厂第二期工程并扩大产能。
台积电南京厂2018年将以16nm工艺接单消费，将成为大陆地域独一可供给16nm先辈工艺的晶圆代工场，而按照台湾政府规定，台积电台湾厂区2018年可进入7nm量产，所以南京厂2018年将能够进入10nm造程，将来扩大的产能将可用来建置10nm产能，继续维持在大陆的先辈工艺领先地位。
（二）格芯（GlobalFoundries）
格芯在北京、上海设有设想中心，次要着重在特殊应用IC范畴、各手艺节点代工设想办事。做为全球信息手艺财产都在存眷的项目，格芯成都项目是格芯在全球投资规模更大、手艺程度更先进的消费基地，也是四川变革开放以来更大外资项目，为业内人士所熟知。
2017 年2 月10 日，格芯成都项目颁布发表开工，美国Globalfoundries 时任CEO 桑杰•贾亲临成都，为该项目培土奠定。3月16日，格芯( 成都) 注册成立。格芯成都项目总投资约100亿美圆，将建立全球首条22纳米FD-SOI 先辈工艺12 英寸晶圆代工消费线，格芯占股51%，联袂成都打造世界级的FD-SOI 生态系统。
该产线属于特色工艺，建成后有望改动目前国内厂商始末处于追逐地位的现状，实现“换道超车”，同时会让四川的晶圆造造业一步跃入国际支流程度。
格芯成都项目分为两期建立完成，估计2018年岁尾落成的一期工程， 建立当前支流CMOS 工艺12 英寸晶圆消费线，0.18/0.13um工艺，月产20000片，预估2018年投产；二期工程建立格芯最新且独有、全球领先的22nm FD-SOI 工艺12 英寸晶圆消费线，月产65000片，2018年起头从德国FAB转移，方案2019年投产。
1. 重要事务
2017年5月，格芯与成都会政府合做启动“FD-SOI 财产生态圈动作方案”，起首是基于格芯独有的、最新的、全球领先的22 纳米FD-SOI 工艺，方案用6年时间，合建世界级的FD—SOI生态系统，助推成都成为全球卓越的集成电路设想和造造中心。几家领先的半导体公司已经许诺配合撑持生态圈动议，格芯的领先IP开发合做伙伴Invecas许诺在成都成立一个研发中心为FD-SOI开发先辈的IP和设想并供给撑持。
从格芯公司自己来看，格芯需要推广那项工艺，借用“生态圈”鼓舞中国的客户，基于那项新工艺去开发企业的产物，那对加强格芯公司的市场合作力助力颇多；
另一方面，从成都甚至四川的财产开展来看，格芯成都项目所接纳的22 纳米FD-SOI 工艺，可以鼎力撑持成都和四川的半导体和系统公司在挪动、互联、5G、物联网和汽车市场等方面， 开发出能耗更低、成本更低的产物， 去博得将来市场。因而那是一个多方共赢的方案。
格芯不只不竭加大对中国市场的投入，也以其领先的差别化手艺为中国客户供给撑持。格芯22FDX手艺近日已被三家中国本土客户接纳。上海复旦微电子集团有望接纳格芯22FDX平台起头设想开发具有高可靠性的办事器与人工智能及智能物联网范畴的智能产物；瑞芯微电子方案接纳格芯22FDX工艺手艺手艺设想超低功耗基于无线毗连的智能硬件SoC，同时也用于设想高性能的人工智能应用途理器SoC。此外，国科微方案鄙人一代物联网芯片产物的研发中导入低功耗的22FDX手艺，并在将来停止正式量产流片。
2. 成都政府撑持
在四川省、成都会和成都高新区各级政府的撑持下，成都项目接纳“5+2” “白+ 黑”的施工体例，并增配办理人员及机具设备、加倍资金投入，与项目设想方、承建方的通力协做，保障项目高效的建立进度，以期在预按期限内建立完成。
成都会经济和信息化委员会牵头多部分配合研究造定“FD-SOI财产生态圈动作方案”，在全市率先提出施行生态圈推进体例。鼓舞金融机构以多种体例参与成都会优良企业和严重项目股权投资。
2018年年3月23日，成都会印发了“集成电路十条”，内容涉及对集成电路相关企业在根底设备配套、人才培育等多方面的优惠政策。在有效践行“外引+ 内培”形式下，德州仪器、联发科、飞思卡尔、展讯等国际巨头相继引入成都。跟着格芯成都项目标落户，无疑加速成都构成了从集成电路设想、晶圆造造到集成电路封拆测试的完好财产链，进一步强化成都电子信息财产生态系统, 完成成都“一屏一芯”的战略规划。
（三）台联电（UMC）
台联电（UMC）成立于1980年，早于台积电创建，曾经指导了中国台湾地域半导体业的开展。联电也是台湾第一家上市的半导体公司（1985年）。
台联电拥有包罗28纳米Poly-SiON手艺、High-K/MetalGate后闸极手艺、混合信号/RFCMOS手艺，以及其它涵盖普遍的特殊工艺手艺。联电现共有11座晶圆厂（包罗正在建立中的），此中包罗位于台湾的Fab 12A与新加坡的Fab 12i，以及厦门在建的Fab 12X那三座12英寸厂。Fab 12A厂位于台南，目前消费28nm造程产物，其单月晶圆产能超越50,000片，第一至四期目前消费更先进至28nm的产物，第五、六期已兴建完成，第七、八期则已在规划傍边。Fab 12i位于新加坡，那座第二代12英寸晶圆厂单月晶圆产能为45,000片。除了12英寸厂外，联电拥有七座8英寸厂与一座6英寸厂，其它Fab及办事据点则分离在台湾、日本、韩国、中国大陆、新加坡、欧洲及美国等地。

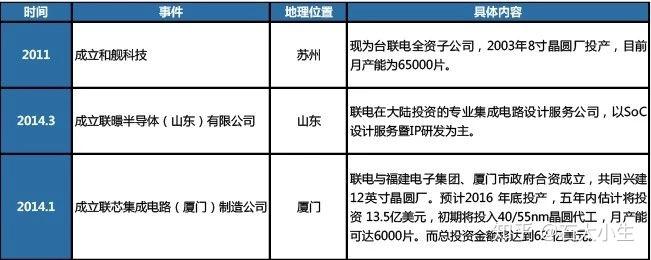

表 11 台联电在大陆成立公司列表1. 福建晋华项目
福建省晋华集成电路有限公司是由福建省电子信息集团、晋江能源投资集团有限公司等配合出资设立的先辈集成电路消费企业。公司与台联电开展手艺合做，投资56.5亿美圆，在福建省晋江市建立12英寸内存晶圆厂消费线，开发先辈存储器手艺和造程工艺，并开展相关产物的造造和销售。
2017年7月，台联电与福建晋华集成电路公司合做的12英寸随机存取存储器（DRAM）消费线 （晋华项目），在福建省泉州晋江市停止开工奠定仪式。整体晋华项目标第1期，总计将投入53亿美圆，并将于2018年第3季正式投产，届时导入32nm造程的 12英寸晶圆月产能，估计到达 6 万片的规模。
晋华项目已列入国度 “十三五（2016～2020年）”集成电路消费力规划的重要规划中，而且获得国度专项建立基金撑持，也就是来自福建省安心财产投资基金的投资。该基金由“国度集成电路财产投资基金”与福建省、泉州市、晋江市等三级政府所配合开展设立，目的规模为 500 亿人民币。
2. 重要事务
2017年12月4日，美光按照“庇护贸易奥秘法”向北加利福尼亚州联邦法院提起民事诉讼，并针对联电和中国福建晋华集成电路公司偷盗其贸易奥秘和其他不妥行为。晋华集成电路公司已从联电让渡手艺，并在本地投资56.5亿美圆建一家工场停止内存芯片消费。
2018年出，台联电暗示，正在福州市中级人民法院对美光半导体（西安）有限公司和美光半导体（上海）有限公司提告状讼。那告状讼涉及涉嫌进犯联电在中国的专利权的三个方面，包罗与DDR4、固态硬盘和显卡所利用的内存有关应用。在诉状中，台联电已经要求法院号令被告停行消费、加工、进口、销售和筹算销售涉嫌侵权的产物，销毁所有库存和相关的模具和东西，并要求美光补偿联电的总金额2.7亿元人民币（4180万美圆）的丧失。
三、设想企业在华规划
（一） 高通（Qualcomm）
做为全球高端手机芯片供给商，大陆是高通的次要市场。高通2017财年在中国大陆的营收为145.79亿美圆，占总营收的65%。2005年Atheros在上海设立研发中心，2011年高通收买Atheros。

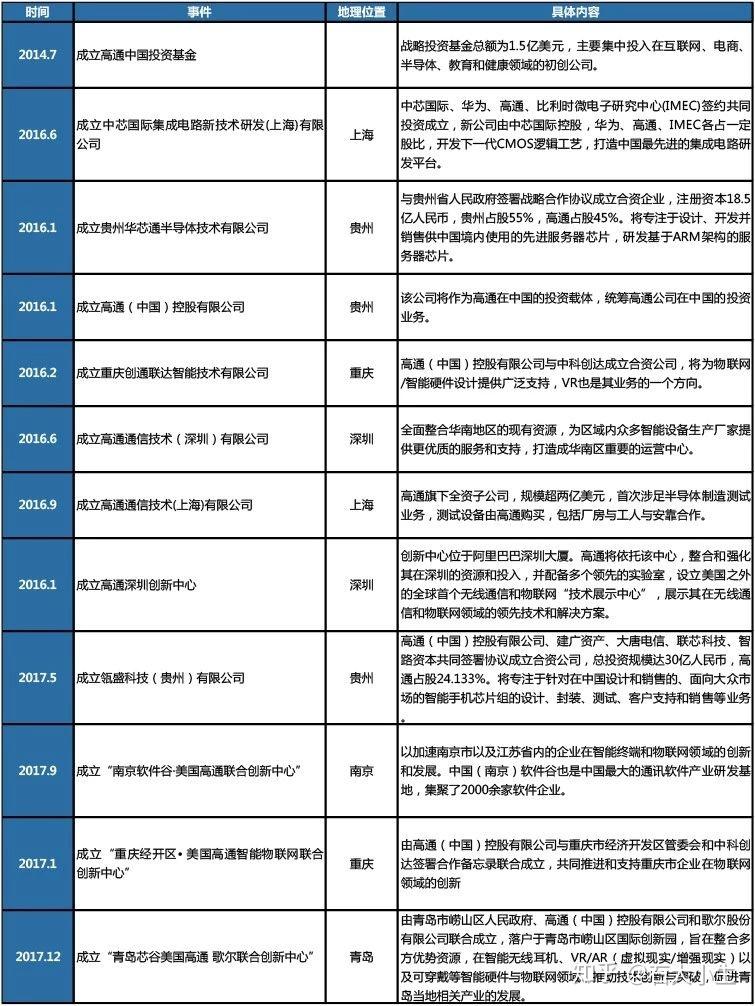

表 12 高通在大陆成立公司/机构列表1. 在华投资
高通风险投资于2000年成立，高通创投自2003年起头在中国停止投资，目前人工智能、AI、VR、无人机等都成为其重点的合做对象。2014年7月，高通颁布发表面向中国草创企业供给总额为1.5亿美圆的战略投资基金。次要集中投入在互联网、电商、半导体、教育和安康范畴的草创公司。
在2008-2015年的七八年间，高通创投基于高通的主营营业，将挪动互联网做为投资的次要存眷标的目的。在那段中国挪动互联网高速开展的期间，高通投资了小米公司、中科创达、亿动告白传媒、触宝科技、易到用车、海豚阅读器、爱乐奇及神州鹰等，涵盖了造造业、媒体和互联网企业等多个差别范畴。
自从2015年国度发改委对高通停止反垄断查询拜访并罚款10亿美圆以后，高通明显加快了在华投资历程。为了进一步拓展智能化应用，能够看到全财产的规划成为开展标的目的。高通创投将投资标的目的改变为了前沿科技范畴，次要投资人工智能、VR/AR(虚拟现实/加强现实)、无人机、机器人和万物互联等模块。
2015年下半年，高通创投参与了AR公司小熊尼奥A轮融资，小熊尼奥是一家用AR手艺开发幼儿交互式教育产物的公司，现有的产物包罗卡片、涂色绘本等，小孩用手机或平板看小熊尼奥卡片产物上的动物时，能够看到三维效果的动物并停止互动。随后，高通在中国投资了XIMMERSE广州虚拟现实科技有限公司，次要做虚拟现实听觉、视觉的人机交互。
2017年11月，高通创投投资7家前沿科技立异企业，包罗商汤科技、摩拜单车、创通电子、耐强人工智能、零号元素、美科科技 、奇异科技。同时，高通创投对奥乐奇、爱乐奇逃加投资。
2018年3月，高通做为贝尔科教硬件上层供给商，自2016年参与其 A轮融资之后此次继续跟投。贝尔科教是贝尔科教集团由王做冰等于2009年创建，为3-13周岁的少年儿童停止课外科创教育。
2. 我国对其限造反垄断
（1）2015年，发改委对高通公司垄断行为责令整改并罚款60亿多元
2013年11月，国度开展变革委按照举报启动了对高通公司的反垄断查询拜访。在查询拜访过程中，国度开展变革为对数十家国表里手机消费企业和基带芯片造造企业停止了深切查询拜访，获取了高通公司施行价格垄断等行为的相关证据，充实听取了高通公司的陈说和申辩定见，并就高通公司相关行为构成我国反垄断法制止的滥用市场收配地位行为停止了研究论证。
经查询拜访取证和阐发论证，高通公司在CDMA、WCDMA、LTE无线通信尺度需要专利答应市场和基带芯片市场具有市场收配地位，施行了滥用市场收配地位的行为，包罗收取不公允的高价专利答应费，没有合理理由搭售非无线通信尺度需要专利答应，在基带芯片销售中附加不合理前提。
高通公司的行为排除、限造了市场合作，障碍和按捺了手艺立异和开展，损害了消费者利益，违背了我国反垄断法关于制止具有市场收配地位的运营者以不公允的高价销售商品、没有合理理由搭售商品和在交易时附加不合理交易前提的规定。
2015年2月10日，国度发改委对高通公司滥用市场收配地位，施行排除、限造合作的垄断行为，依法做出60.88亿元的罚款决定。高通对此暗示承受，既不申请行政复议，也不提起行政诉讼。
此次国度发改委除了对高通做出60.88亿元罚款决定外，还责令高通公司停行违法行为立即整改。其整改的次要方面包罗：对我国境内销售手机，由整机售价收取专利费改成收取整机售价65%专利答应费 ；向购置高通专利产物的中国企业供给专利清单，不再对过时专利收取答应费 ；不再要求我国手机消费企业将专利停止免费反向答应 ；不再搭售非无线通信尺度需要专利 ；销售基带芯片时不再要求签定不合理协议。
从时间来看，高通共同立场十分积极，从颁布发表成果到上交罚款仅用了三天。高通公司同时暗示，将继续加大在我国的投资，谋求更好的开展。国度开展变革为对高通公司在我国持续投资暗示欢送，并撑持高通公司对利用其遭到专利庇护的手艺收取合理的专利费。
（2）我国推延审核高通440亿美圆收买恩智浦交易
美国高通并购恩智浦再告延后，成为第一个中国两个180天期限都没有审核完成的案例。高通与恩智浦已商定合约延期到7月25日，但在中美商业抵触未处理之前，外界认为那桩并购案的前景难以意料。
此举意味着我国政府再有别的6个月的时间窗口来评估并购，而此并购案也成为中国商务部近年来初次利用两个180天期限没有审核完成的案例。
按照高通的声明，高通和恩智浦同意将购置合约从2018年4月25日耽误到2018年7月25日。两边协议说，若是不克不及在纽约时间7月25日晚11:59收到包罗中共商务部在内的批准，高通需要付出恩智浦之前约定的中行合同费用，最迟不超越纽约时间26日早9点。
而不到24小时前，中国商务部暗示，正审查高通并购恩智浦并购案，初步认定高通计划难以处理相关市场合作问题。中国商务部发言人在例行发布会上称，中共政府将继续对并购停止反垄断审查。
3. 重要事务
（1）高通与中芯国际合做鞭策中芯国际28/14nm工艺造程研发
2014年7月，高通颁布发表，其子公司美国高通手艺公司与中芯国际集成电路造造有限公司将在28nm工艺造程和晶圆造造办事方面展开合做，在中国当地造造高通骁龙处置器。
2015年6月23日，中芯国际、华为、高通、比利时微电子研究中心签约，颁布发表配合投资组建中芯国际集成电路新手艺研发(上海)有限公司，开发下一代CMOS逻辑工艺，打造中国更先进的集成电路研发平台。新公司由中芯国际控股，华为、高通、IMEC各占必然股比，第一阶段以14nm CMOS量产工艺研发为主，将来还将研发中国的FinFET工艺。新工艺研发将在中芯国际的消费线长进行，中芯国际也有权获得新工艺的量产答应。
2015年8月12日，中芯国际颁布发表，其消费的28nm工艺小龙410处置器已经胜利应用于支流智妙手机。那是28纳米核心芯片实现贸易化应用的重要一步，开启了先辈手机芯片造造落地中国的新纪元。
（2）比亚迪颁布发表2019年将推出高通骁龙汽车平台
在CES2018上，比亚迪颁布发表与高通合做，利用高通骁龙820A平台为汽车上的车载信息处置、电子仪表，及后座娱乐等方面供给撑持。
估计2019年起头，比亚迪电动汽车将接纳高通骁龙820A汽车平台。除了集成信息娱乐系统、电子仪表盘定位导航、辅助驾驶等功用，小龙820A汽车平台还能帮忙比亚迪改善汽车总体性能，耽误电池续航和行驶里程。
（3）结合中科创达成立Qualcomm智能网联汽车协同立异尝试室，努力于智能网联汽车
2017年10月10日，Qualcomm、重庆市渝北区人民政府和中科创达软件股份有限公司配合签订合做备忘录，联袂成立Qualcomm智能网联汽车协同立异尝试室，以促进智能网联汽车财产晋级和开展，助力中国智能网联汽车范畴的加速开展和立异，为智能网联汽车生态系统成立开放的立异开展平台。该尝试室也将成为重庆智能汽车协同立异研究院中首个落地项目。
（二） 博通（Broadcom）
博通是全球第二大无晶圆厂半导体公司。2015年5月，新加坡半导体公司安华高(Avago)颁布发表以370亿美圆收买博通，安华高科技前身为安捷伦半导体事业部，次要开发模仿、数字以及混合式芯片。而博通公司为全球大约50%的平板电脑和智妙手机消费芯片。两家公司合并后，安华高保留了博通的名称。2017年11月，高通还回绝了博通1300亿美圆的收买要约。2005年12月AVAGO设立安华高半导体科技（上海）有限公司，处置芯片设想工做。博通2017年在中国销售额占全球总销售额53.7%。
借由Avago和Broadcom的合并，“新”博通即可认为无线与有线通信市场带来强烈的冲击，但其进一步的优化整合过程中，丢弃了成本居高不下和开展停滞的基带营业，再通过不竭收买扩大本身的手艺实力与营业范畴，规划云计算、物联网和人工智能。
1. 重要事务
面临中国本土手机市场，博通缺乏在TD-SCDMA和TD-LTE手艺上的积累，那使其基带产物无法成为满足中国挪动定造手机关于收集造式需求。在失去华为、三星等手机企业订单后，能否在其他中国厂商和中国市场获得打破，关于博通的基带营业显得至关重要。
但是2014年3月，中国挪动提出的“五模”新规定对博通来说，显然是个严重冲击。按照中国挪动其时发布的《末端产物白皮书》，自2014年5月31日起，中国挪动送测4G定造手机将全数撑持五模，而在去岁尾4G发牌后中挪动提出的要求则是：2000元以上的4G手机撑持五模，2000元以下能够三模。
“五模之中的TD手艺是博通的软肋。”相信那一政策愈加坚决了博通于2014年8月退出基带芯片营业的决心。
2015年6月，博通公司与包罗华三通信、海潮和四达时代在内的多家中国企业签订了一系列合做谅解备忘录（MOU），表现了博通公司不竭扩大当地区战略关系以及在家庭娱乐和数字家庭范畴进一步立异的持久许诺。
博通与杭州华三通信手艺有限公司达成协议，两边将配合摸索新的市场需乞降手艺趋向，优化当前和将来平台架构的互动操做与性能。
博通还与海潮集团达成结合开发协议，促进4K超高清机顶盒产物在华持续立异开展。该协议将操纵博通公司的手艺实力和市场专业常识，以及海潮集团的奇特地位和前期合做，配合打造全新的DOCSIS 3.0 超高清机顶盒，用以撑持完好的数字家庭系统。
此外，博通还将与四达时代合做，配合开发设想面向非洲市场的机顶盒产物。两边将结合投入工程资本，开发一系列低成本机顶盒和高端超高清家庭网关。
2018年4月8日，工信部副部长罗文在深圳会见博通公司总裁兼首席施行官陈福阳，两边就集成电路财产开展及博通公司在华合做等议题交换定见。
（三） 联发科（MediaTek）
大陆已经成为联发科更大的市场。2016年以不超越1亿美金的投资与四维图新战略合做，合做拓展车用电子及车联网市场商机。2016年之前，魅族、oppo、vivo都大量接纳了联发科处置器，让联发科赚取了大量的金钱。2016年，oppo、vivo、小米等转投高通，好比oppo R11, vivo X11等接纳高通的中端CPU。红米note 4X 推出了新款高配版，也放弃了联发科的helio X20芯片而改用高通的小龙625。
曾经风头一时无两的联发科那两年过得有些昏暗。一方面因为他们推高端芯片抢高通份额的战略失败，反倒被高通和展讯炒了中低端的市场；另一方面在人工智能那个市场，联发科脚步似乎较慢。
2018岁首年月，联发科透露人工智能战略。在语音方面，联发科寄希望于只能音箱市场。在国内，联发科技产物同时援助阿里巴巴的语音后台以及百度的DUOS的平台。在国外，联发科技是第一个可以撑持亚马逊和谷歌的语音平台。
除了语音之外，将来在影像视觉处置方面，借助AI手艺，一个摄像头就成为一小我脸识别设置。据领会，魅族正在与联发科停止合做，在智妙手机上开发更佳面部识别手艺，估计将在2019年推出。不出不测的话，那项先辈的手艺将呈现在魅族全面屏手机上，以替代指纹识别。那将成为联发科在AI方面别的一个庞大的打破口。
联发科积极规划人工聪慧市场，不只新一代的Helio P系列处置器将援助AI及电脑视觉(Computer vision)外，看好智能语音商机，将来也将从AI Vision、AI Voice切入，推出援助AI的智能家居相关芯片。
将来，联发科不但是重视开展动作营业，也将持续投资AI、5G、NB-IoT、802.11ax与车用电子等五大关键手艺，以领先市场与产物差别化为目的。
1. 在华投资
2006岁尾收买了博动科技，改称为联发博动科技公司2010年8月2000万美圆收买苏州傲视通，补足TD SCDMA营业2011年投资390万美圆入股触控芯片与指纹识别芯片供给商汇顶科技，迄今持股约达 21.34%2014年以3亿元人民币参与上海市创业引导基金与武岳峰本钱倡议的集成电路信息财产基金2015年以4950万美圆投资上海武岳峰集成电路股权投资合伙企业，同年又以 4000万美圆投资本科(平潭)股权投资基金2016年先后以1.6亿美圆和3175万美圆投资本科(平潭)股权投资基金和上海武岳峰集成电路股权投资合伙企业
（四） 英伟达（NVIDIA）
2004年07月在成立英伟达半导体科技（上海）有限公司，处置集成电路的开发、设想。英伟达目前有五分之一的营业来自于中国市场。
英伟达的合做伙伴超越 320 家，配合构成了英伟达普遍的主动驾驶伴侣圈，涵盖汽车、供给商、软件公司、传感器、地图以及一些草创公司等。
英伟达也不再是传统意义上的硬件公司，而是改变为一家供给主动驾驶硬件、手艺，AI 手艺的公司，英伟达撑持从传统PC末端到所有计算末端以至是配套云数据中心的端到端规划。
1. 在华投资
英伟达从2005年起头，累积投资参股了15家公司。早期英伟达所投资的公司，根本都在图像处置相关范畴，此中还包罗一家游戏主机厂商。而从2015年以后，英伟达的投资标的目的明显发作了变革。
应用GPU停止大规模数据处置的公司，以及应用GPU研发主动驾驶手艺的公司，成为英伟达2017年两个次要的投资标的目的。
2017年8月，国内主动驾驶草创企业图森将来完成B轮融资，总额未披露，英伟达参与投资。图森将来，成立于2015年，总部位于中国北京，是一家研发主动驾驶手艺的公司，次要针对高速公路场景，供给基于计算机视觉为主的低成本、可商用无人卡车L4级处理计划。图森方案2018年实现无人卡车的贸易试运营。
2017年9月，国内企业景驰科技颁布发表完成Pre-A轮5200万美圆融资。此轮融资由启明创投领投，华创本钱做为次要投资人和英伟达，以及部门机构和小我参与了此次结合投资。此轮投资可以让景驰敏捷扩大在中美两地的研发团队，加速第四层级完全无人驾驶车队于2017岁尾在中国的摆设。
2. 重要事务
目前有1200多家公司在利用英伟达推理平台，包罗亚马逊、微软、Facebook、谷歌、百度、阿里巴巴、京东、讯飞、海康威视和腾讯等。阿里与英伟达签订合做协议，成立结合尝试室，停止高性能计算范畴相关手艺的结合攻关。美团和英伟达合做，在人脸识别、图片识别上力图有更多的打破。英伟达与京东X尝试室合做，利用Jetson创建主动化机器，将AI引入物流行业。
2016年9月，英伟达结合开创人兼CEO黄仁勋在2016年百度世界大会上透露，其公司已经与百度达成合做关系，配合开发基于人工智能的主动驾驶汽车平台。英伟达和百度将构建一个端到端的主动驾驶汽车处理计划，它们的最末目的是打造一个让百度得以推出无人驾驶出租车队的驾驶平台，它们还方案将该平台受权给汽车OEM厂商利用，并且所有利用该平台的汽车都将融入到统一个收集。
2016年10月，海康威视联袂合做伙伴英伟达发布了基于深度进修手艺的畴前端到后端全系列智能安防产物。从此次选择合做伙伴英伟达来看，海康威视关于英伟达的GPU办事器非构造化数据的计算才能长短常承认的。
2017年9月，华为与英伟达展开深度合做，在人工智能、机器进修、深度进修方面配合构建公有云AI平台。
2018年1月，英伟达颁布发表方案与百度和德国汽车零部件造造商采埃符合做，为中国设想一小我工智能无人驾驶车辆系统。该系统基于英伟达 Drive Xavier平台、芯片和软件系统，能实现完全自主驾驶。那三家公司配合开发的无人驾驶汽车系统将接纳英伟达的主动驾驶芯片Drive Xavier，采埃孚的传感器和摄像机以及百度自主软件系统Apollo Pilot。
（五） 瑞萨电子（Renesas）
在中国，瑞萨的营业范畴包罗研发、消费和销售。2017年，瑞萨电子的净销售额为约 500 亿人民币2016-2017年，整个中国的营收实现了近两成增长。针对瑞萨电子产物笼盖的应用范畴，汽车电子是瑞萨电子比力强势的范畴，占有比力高的市场份额，瑞萨电子的 MCU 和 SoC 活泼在整个汽车的车身中；而在财产通用电子范畴，连系中国政府“中国造造2025”的政策，瑞萨电子也有许多撑持中国工场主动化历程的优良处理计划；在家电方面，瑞萨电子也是比力有优势的全球供给商。瑞萨电子的 MCU 在全球家电范畴占据着四成摆布的市场份额。而中国做为家电造造的大国，瑞萨电子也非常重视中国的家电市场，在中国度电市场 MCU 的占有率和全球根本持平，也是四成摆布。
1995年日立在苏州成立日立半导体（苏州）有限公司，2003年改名为瑞萨半导体（苏州）有限公司。所属设想开发中心处置以瑞萨科技公司MCU为主的大规模集成电路设想开发工做，已具备独立开发包罗内嵌FLASH ROM在内的MCU产物的才能。
1996年3月三菱和四通合资成立三菱四通集成电路有限公司(MSSC)成立，2003年9月改名瑞萨四通集成电路(北京)有限公司，2005年10月因股份变动再次改名为瑞萨半导体(北京)有限公司。
1998年NEC电子中国设立NEC电子(中国)有限公司，2010年改名瑞萨电子(中国)有限公司，处置芯片设想工做。
做为日本三大科技公司精华的集成，瑞萨电子当然有着傲人的本钱，在全球微控造器(MCU)市场，出格是全球汽车微控造器市场持久连结领先地位。然而前些年跟着日系半导体财产的整体式微，瑞萨电子也遭到了较大冲击。但是，瑞萨电子正在寻求改变。从2013年起头，瑞萨电子停止了一系列“机构变革”，好比剥离收益较差的事业部分，封闭部门工场，次要目的就是进步公司的整体盈利才能。
2017年瑞萨电子在组织架构方面停止了一系列严重调整，新的组织架构包罗计管部、组织开展部、供给链办理部、汽车电子处理计划事业部、财产处理计划事业部、通用处理计划事业部、消费手艺部以及中国是业统括本部。
1. 瑞萨中国是业统括本部
瑞萨中国是业统括本部的成立是瑞萨电子内部独一一个以地区划分的事业统括本部。它的成立显示出瑞萨电子关于中国市场史无前例的重视，希望以此实在推进其在中国的营业统合、快速开展。正如瑞萨电子官方颁布发表的为加速中国开展停止组织架构调整的布告里面写的：“中国市场是一个充满增长机遇的市场，瑞萨电子清晰地认识到，公司营业活动的展开必需契合中国市场的区域特征。因而，瑞萨电子于2017年3月1日成立了新的中国是业统括本部，并起头强化适应中国特色的各项工做。”2017年瑞萨电子在中国市场方面的业绩也印证了那一判断。在2017年瑞萨电子的整体营业构成中，比拟海外几个区块，中国市场的生长率是更高的。瑞萨电子中国的营业构成次要分为两个部门：一是中国当地客户营业，另一部门是转移到中国的海外客户营业。目前，来自中国当地客户的营业量，超越了海外客户转单到中国的营业量。
目前，瑞萨中国是业统括本手下属3家销售公司及4家销售分公司、两家工场和一个设想中心。从市场角度来看，瑞萨电子目前重点存眷三大范畴，包罗汽车、工业与通用财产，此中通用财产又包罗了智能家居和智能根底设备等范畴。瑞萨电子将从三方面表现公司的价值，包罗平台价值、套件价值以及产物价值，生态系统、软件、应用、套件等在将来将是瑞萨电子重点开展的元素。2018年，瑞萨电子重点规划主动驾驶和系能源汽车。
瑞萨电子在2017年11月成立了新能源汽车处理计划中心。该中心曲属于瑞萨电子中国是业统括本部，是瑞萨电子加强中国研发力量的一项重要办法。通过新组织架构的设立，瑞萨电子希望在中国积极参与当地立异、发现市场时机，并将其及时并敏捷地反映到处理计划的企划、开发及营业开辟方案的造定与施行中，以实现中国市场的销售、市场推广、设想开发、消费等一体化。
本土化和人才战略将是瑞萨电子下一步开展的重点。瑞萨电子正在逐步加强中国当地的设想才能。：将来瑞萨电子将进一步加强其在中国的研发力量。此前，瑞萨电子的芯片产物是在日本的差别事业部完成的。此后瑞萨电子方案针对中国市场的产物定义逐渐转移到中国。一旦那个步调实现，将是瑞萨电子中国当地化战略的一个重要里程碑。
2. 重要事务
2017年5月，长城汽车和瑞萨电子颁布发表停止战略合做，开发汽车半导体手艺息争决计划，以鞭策包罗电动汽车（EV）和插电式混合动力汽车（PHV）的先辈的新能源汽车以及主动驾驶汽车在中国的开展。瑞萨电子和长城汽车将通过由两边工程师构成的结合开发团队展开合做，重点存眷四个关键范畴：（1）新能源汽车关键零部件；（2）可以停止高速可靠通信的车载收集系统；（3）为汽车平安温馨供给撑持的下一代汽车信息娱乐系统；和（4）实现主动驾驶必不成少的高级驾驶辅助系统（ADAS）。
2018年，瑞萨电子颁布发表与阿里巴巴旗下云计算科技公司阿里云合做，加速以阿里物联网操做系统 AliOS 为根底的物联网处理计划的开发。两边将通过由两边工程师构成的结合团队展开合做开发，将阿里物联网操做系统AliOS嵌入瑞萨电子丰硕的微控造器产物线，由此轻松创建物联网节点和网关，无缝毗连阿里云。
（六） 安森美（ON Semiconductor）
安森美半导体原为摩托罗拉下的半导体部分，于1999年独立出来，总部位于美国亚利桑那州菲尼克。中国是安森美半导体全球增长最快的市场。安森美半导体已参加百度Apollo主动驾驶平台，成为其合做伙伴，百度Apollo主动驾驶平台利用安森美半导体图像传感器。
表 13 安森美在大陆成立公司列表1. 乐山-菲尼克斯半导体有限公司
乐山-菲尼克斯半导体有限公司成立于1995年，是由美国安森美半导体（80%控股）与乐山无线电股份有限公司（20%控股）合资兴办的中国半导体封拆测试的前驱企业之一。工场就坐落在四川省乐山市，是安森美集团全球产能更大和更优秀的消费基地。
截行2016岁尾，安森美旗下的乐山-菲尼克斯半导体有限公司的总投资额超越32亿元人民币，拥有三个后工序封拆测试工场，员工总数已到达2600人。公司目前的次要产物为外表安拆的分立半导体器件，包罗：SOT/SOD/SC/TSOP/DFN等封拆型式。
2. 重要事务
2017年5月，杭州士兰微谋划拟以现金的体例收买乐山无线的股权，交易敌手方为持有乐山无线股权的股东。
2017年8月11日，士兰微发布通知布告，称拟以现金体例收买乐山无线电股份有限公司股权，因“汗青遗留问题无法在三个月内得到清理或处理”，故决定末行谋划本次严重资产重组。
乐山无线电前身为乐山无线电厂，创建于1970年，目前包罗多个合资企业的股份造集团，是以造造分立半导体为主，从1993年起分立半导体的年销售收入曾持续12年位居全国同业第一位。LRC造造基田主要包罗：成都先辈功率半导体、乐山-菲尼克斯、桥式器件消费线、塑封器件消费线、玻封器件消费线、半导体芯片造造分厂、成都蜀芯、乐山飞歌模具。此中，乐山-菲尼克斯半导体有限公司，是由美国安森美半导体（80%控股）与乐山无线电股份有限公司（20%控股）合资兴办的中国半导体封拆测试厂。
四. 封测企业在华规划
（一） 日月光（ASE）
日月光集团成立于1984年，兴办人是张虔生与张洪本兄弟。1989年在中国台湾证券交易所上市，2000年美国上市。而其子公司——福雷电子（ASE Test Limited）于1996年在美国NASDAQ上市，1998年在中国台湾上市。
日月光集团为全球第一大半导体系体例造办事公司之一，专注于供给半导体客户完好之封拆及测试办事，包罗芯片前段测试及晶圆针刺至后段之封拆、质料及废品测试的一元化办事。客户也能够透过日月光集团中的子公司环隆电器，供给完美的电子造造办事整体处理计划。
日月光在大陆设有上海厂、苏州厂、昆山厂、山东威海厂。日月光目前有三家公司在上海运营消费，别离是日月光封拆测试(上海)有限公司、日月光半导体(股份)有限公司和环旭电子股份有限公司。因为半导体封测属于劳动密集型财产，大陆低人力成本具有优势，加之大陆半导体工业自己的生长，包罗日月光在内的很多台湾企业都有意投资大陆，但是遭到台湾有关政策限造。
（二） 安靠（Amkor）
Amkor建于1968年，供给更先进的半导体封拆测试办事，在电子封测行业处指导地位。现已成为几百家重要半导体企业和电子设备消费企业的战略伙伴，并为那些企业供给了浩瀚先辈的封拆设想、组拆以及测试处理计划。近年来，Amkor先后收买了J-Devices和NANIUM，完美了公司的产物线。
安靠于2001年正式进军中国大陆市场。2014年，坐落在上海自在商业试验区的安靠（上海）公司，凭仗30亿美圆的产值和40%的增长势头，牢牢占据了集团营业量的三分之一以上。
Amkor普遍的产物线涵盖了引线框架（Leadframe），球栅阵列（BGA），芯片尺寸（ChipScale）和晶片级（WaferLevel）等封拆形式。也撑持微电子机械系统（MEMS）和传感器的特殊封拆以及晶片凸块安植（waferbumping）和晶片凸块移位（redistribution）办事。更为重要的是，Amkor不断连结并继续稳固着其在倒拆芯片（flipchip）和高级封拆（advancedpackaging）范畴里的工业领先地位。
Amkor高品量的封测办事及其在封拆手艺上的立异才能，使得其客户能够专注于本身的手艺和消费范畴，如半导体芯片设想和晶圆造造，以获得利润更大化。
2016年9月，高通颁布发表成立高统统讯手艺（上海）有限公司，值得存眷的是，此次高通不走IC设想、不卖芯片，而是联袂Amkor投入半导体测试，高通称那是公司初次测验考试进入半导体系体例造办事，新成立的半导体测试中心将设立于上海外高桥保税区，新厂估计于10月18日正式起头营运。
五. EDA企业在华规划
（一） Cadence
2017年11月13日，电子设想主动化（EDA）与半导体常识产权（IP）的领先供给商美国楷登电子Cadence与南京市浦口区人民政府正式签订战略合做备忘录以及投资协议，颁布发表在南京江北新区成立新本土化公司。重点在IP和系统设想办事，投资额将超亿元人民币，5年内员工人数超500人。
Cadence 在中国拥有强大的手艺撑持团队，供给从系统软硬件仿实验证、数字前端和后端及低功耗设想、数模混合 RF 前端仿实与 DFM 以及后端物理验证、SiP 封拆以及 PCB 设想等手艺撑持，而将来10年、20年 Cadence 将朝向系统设想方面工艺，此中 IP 是很重要的一环。跟着设想变得越来越复杂，Cadence 在最尖端的7nm、5nm、3nm上面花了良多精神，能够为国内客户供给更好的办事和撑持。在整个系统设想方面，国内还需要更多的前进，所以 Cadence 选择落户南京，筹办把国内的根底成立起来，在 IP 方面、系统设想办事方面帮忙国内愈加的开展。
（二） 新思（Synopsys）
2017年11月10日，全球更大的芯片设想主动化企业美国新思科技（Synopsys）区域总部颁布发表落户南京江北新区，估计岁尾前完成企业注册。新思科技区域总部的落户，势必进一步鞭策江北新区集成电路财产链的打造和延伸。Synopsys将在南京进一步集聚资本，与财产链其他环节的龙头企业一路，勤奋将江北新区打形成国内集成电路财产的开展高地。
（三） 明导（Mentor）
Mentor公司成立于1981年，是独一一家可供给从IC设想/PCB设想到电子拆配造造施行系统，可笼盖整个PCB电子造造财产链的软件公司。2016年11月西门子颁布发表以45亿美圆的总价收买电子设想主动化手艺指导厂商Mentor，自此Mentor公司正式成为西门子数字化工场集团部属的Siemens PLM Software（PLM）旗下一员。
Mentor公司的处理计划产物次要是芯片和系统，芯片层面Mentor公司能够帮忙Siemens PLM Software进入新的范畴。在系统层面，Mentor公司的MES系统是Siemens PLM Software平台上的此中一个系统，毗连所有其它的PLM系统，成为完好平台的一部门。
六. 设备企业在华规划（一） 应用质料（Applied Materials）
自1967年成立至今四十多年来，应用质料公司不断都是指导信息时代的前驱，以纳米造造手艺打造世界上每一块半导体芯片和平板显示器。目前，应用质料已进入太阳能面板和玻璃面板的消费设备范畴。应用质料公司在全球13个国度和地域的消费、销售和办事机构有13，000多名员工用高科技设备来鞭策全球纳米手艺的开展。
做为一家全球化的公司，应用质料公司早在1984年就在中国起头营业而且成为第一家进入中国的外资半导体消费设备供给商。应用质料公司的脚步也跟着中国半导体工业和集成电路财产的开展向前迈进。应用质料公司于1997年正式在中国注册独资公司。中国公司总部也已落户上海浦东张江高科技园区，在北京、天津、苏州和无锡设有处事处和零配件仓库，并把上海做为全球手艺培训中心之一。
（二） 阿斯麦（ASML）
ASML是总部设在荷兰Veldhoven的全球更大的半导体设备造造商之一，向全球复杂集成电路消费企业供给领先的综合性关键设备。ASML的股票别离在阿姆斯特丹及纽约上市。别的，英特尔，三星和台积电（TSMC）是ASML的三名股东。
光刻机高端市场就ASML一家独大，尼康和佳能已退出高端光刻机市场。ASML镜头来自德国Carl Zeiss（卡尔蔡司），光源来自美国Cymer（于2012年10月被ASML收买）。目前最新的是ASML第二代EUV（极紫外光）光刻机每台售价超1亿美金，不外对大陆禁售。目前ASML在光刻机范畴市场占有率近80%，根本垄断高端光刻机，订单已排至2019年，数额近28亿欧元。
ASML不断努力于中国市场的拓展与合做，包罗香港在内目前已经在北京，上海，深圳，无锡等地开设分公司，为客户供给及时的办事和征询。目前ASML已经与浙江大学，大连理工大学，哈尔滨工业大学，上海交通大学等出名高档学府签定奖学金及科研合做协议，为培育和吸引当地人才。
2017年6月，ASML颁布发表与中国上海的集成电路研究开发中心合做，两边将将设立一个培训中心，用于撑持ASML客户，同时还会对中国境内的集成电路工程师展开手艺培训。
ASML南京分公司2017年8月中旬正式开业，落户于南京江北新区。从9月起，ASML南京分公司将次要为台积电新落成的南京工场供给光刻造程的全方位办事。
（三） 东京电子（Tokyo Electron）
东京电子有限公司是一家日本电子和半导体公司，总部位于东京。公司办事区域涉及日本，台湾，北美，韩国，欧洲，东南亚和中国。
东京电子是一家造造集成电路，平板显示器和光伏电池供给商。东京电子器件株式会社是东京电子有限公司旗下子公司，公司专门造造半导体器件，电子元件和收集设备。
该公司是世界第三大IC和PFD设备造造商。公司于1963年做为东京电子尝试室有限公司成立。2013年9月24日，东京电子和应用质料公司颁布发表合并。合并后的公司被称为Eteris，它将是世界上更大的半导体加工设备供给商，总市值大约290亿美圆。
（四） 泛林（Lam Research）
泛林集团（Lam Research）是美国一家处置设想，造造，营销和办事用于造造集成电路的半导体加工设备的公司。公司产物次要用于前端芯片处置，涉及有源元件的半导体器件（晶体管，电容器）和布线（互连）。
泛林集团为后端晶圆级封拆和相关造造市场（如微机电系统）供给设备。集团由Dr. David K. Lam在1980年创建，总部位于美国加利福尼亚州硅谷。
泛林集团设想和构建半导体系体例造设备，包罗薄膜堆积，等离子体蚀刻，光刻胶剥离和芯片清洗工艺。在整个半导体系体例造过程中，那些手艺有助于创建晶体管，互连，高级存储器和封拆构造。它们还用于相关市场，如微机电系统和发光二极管。
（五） 科雷（KLA-Tencor）
KLA-Tencor ，1997年，公司通过两家公司KLA Instruments和Tencor Instruments合并而成立，是全球工艺控管与良率办理处理计划的业界领跑者， 与世界各地的客户合做开发尖端的检测和量测手艺， 而且将那些手艺努力于半导体， LED及其他相关纳米电子财产。凭仗行业尺度的产物组合和世界一流的工程师及科学家团队， 近40年来公司持续为客户打造卓越的处理计划。KLA-Tencor的总部位于加利福尼亚州米尔皮塔斯市， 同时在全球各地设有运营和办事中心为客户竭诚办事。
2018年3月，KLA-Tencor颁布发表以34亿美圆现金加股票的形式，收买印刷电路板、芯片造造设备造造商奥宝科技。
（六） 爱德万（Advantest）
日本爱德万测试集团，成立于1954年，爱德万测试在测试与丈量行业处于全球领先地位。产物涉及普遍的相关行业，包罗半导体系体例造、电子产物的研发、医疗设备和药品。
目前公司的测试产物线从晶元、光罩到 再到系统级测试，涵盖了整个芯片的生态系统。爱德万测试开发、消费和销售测试系统，用于测试各类半导体器件，以确保其优良的品量可应用于智妙手机，电脑，汽车，和其他常见的电子产物。
该公司的电子束光刻系统，能够在半导体晶圆、纳米压印模板和和其他基板上蚀刻纳米级的电路图。别的，其计量系统，能够实时丈量电路图，而且审查其宽度、高度和侧壁角能否出缺陷
爱德万测试全球营收中有88%来自日本以外的地域。爱德万测试中国总部设于上海市张江高科技园区内，负责为全中国客户供给办事；别的亦在苏州、北京、成都、大连等地设有办公室，专注各地的客户办事。爱德万测试（中国）办理有限公司于2012年03月26日成立。
（七） 泰瑞达（Teradyne）
泰瑞达是全球更大的主动测试设备供给商，是毗连系统和用于汽车行业的测试设备的领先供给商，客户是全球领先的半导体、电子产物、汽车和收集系统公司。泰瑞达公司成立于1960年，在全球有 6,000 多名员工，此中，上海工场有150 名，该工场为中国不竭开展的电子行业造造、销售和撑持我们的产物。自 1979 年以来，泰瑞达不断在中国开展营业。
1979年，泰瑞达在中国销售的第一个晶体管测试系统T713安拆胜利。自从第一台T713测试仪运送到广州东方工场，在中国大陆安拆的测试设备已经增长到近500台。跟着设备的手艺的开展，测试设备也变得越来越复杂。1981年，从泰瑞达引进的第一台模仿测试系统在无锡华江安家。随后，1985年，第一台存储器测试系统在中国科学院半导体研究所落户。很快到了90年代，第一台混合信号测试系统被引进到北京微电子研究所。现在，泰瑞达引进到中国的测试系统包罗：测试微控造器用的J750，测试混合信号设备的Catalyst以及能够测试所有模仿、混合信号设备和数字设备的FLEX测试平台。
